GST-BT（Y，R）002F 型独立式可燃气体探测器

GST-BT（Y,R）002F 独立式可燃气体探测器系列采用半导体气敏元件，工作稳定，无需调试，
采用挂片壁挂安装方式，安装简单，接线方便，广泛用于家庭、宾馆、公寓等存在可燃气体的场所
进行安全监控。独立式可燃气体探测器系列品种齐全，可以检测天然气（T）、液化石油气（Y），人
工煤气（R），采用AC220V 供电，可提供两种输出，一对无源常开触点用于控制通风换气设备或为其
它设备提供常开报警触点，一对有源触点用于直接控制煤气管道电磁阀。
6.2.2 主要技术指标
(1) 检测元件：半导体自然扩散式
(2) 工作电压：AC187V～AC253V
(3) 功耗：
正常监控状态≤3W
报警状态≤5W
(4) 报警浓度：
天然气(BT 系列)： 3000×10-6 (6%LEL)
人工煤气(BR 系列)： 400×10-6 (1%LEL)
液化石油气(BY 系列)：2000×10-6(10%LEL)
(5) 预热时间：3 分钟～6 分钟
(6) 报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声。
(7) 输出触点：
无源常开触点容量：220V/1A
有源触点：适用于DC12V 单向直流脉冲电磁阀；电磁阀驱动能力：1000μF 电容放电
(8) 使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露

(9) 外形尺寸：
121mm×87mm×47mm
6.2.3 结构特征、安装与布线

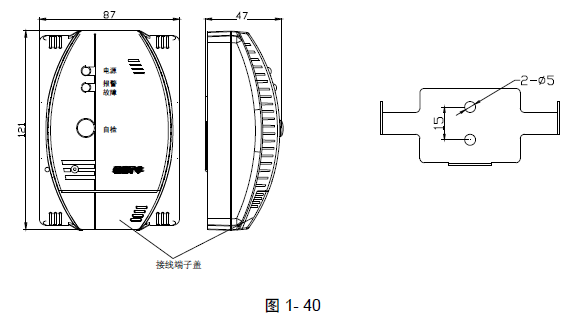

GST-BT（Y、R）002F 型独立式可燃气体探测器由两部分构成：探测器及挂片，其结构特征如图
1- 40 所示。

安装方法：
首先根据安装使用说明书的要求确定安装位置，将金属挂片固定在合适的位置上，然后将接线
端子盖打开，根据安装使用说明书的要求将线接到相应的端子上，随后盖上接线端子盖，后将探
测器背面边缘的凹槽对准金属挂板的固定钩，向下压入固定。同时将探测器AC220V 电源输入插头插

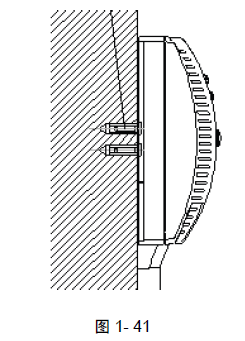

到AC220V 电源插座上。接线示意图如图1- 41 所示。

其对外接线端子示意图如图1- 42：

其中：
K1、K2：可外控排气扇或作为报警常开触点，在报警时触点闭合，无极性
V+、V-：接管道电磁阀，探测器连续报警3s～7s 后，V+、V-之间输出一个正向12V 脉冲
电源输入：为电源插头，将它插入AC220V 电源插座即可
布线要求：信号线K1、K2 应选用截面积≥1.0mm2的阻燃BV 型线；信号线V＋、V-可选用截面积
≥0.5mm2 的阻燃RVS 型铜芯线。
