GST-BT（Y，R）002M 型点型可燃气体探测器

GST-BT（Y，R）002M 点型可燃气体探测器采用半导体气敏元件，工作稳定，采用与底座插接安
装方式，安装简单，接线方便，此类报警器采用DC24V 集中供电，与我公司生产的各类火灾报警控
制器配合应用。用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。可提供用于控制通风
换气设备的无源常开触点和控制燃气管道电磁阀的有源触点。适用于探测天然气、液化石油气、人
工煤气。
2.2.2 主要技术指标
(1) 检测元件：半导体自然扩散式
(2) 工作电压：DC24V，允许范围DC12V～DC28V
(3) 功耗：
GST-BT/Y002M：正常监视≤0.8W
报警状态≤3W

GST-BR002M： 正常监视≤1.5W
报警状态≤4W
(4) 报警浓度：
天然气(BT 系列)： 5000×10-6 (10%LEL)
人工煤气(BR 系列)： 400×10-6 ( 1%LEL)
液化石油气(BY 系列)：2000×10-6 (10%LEL)
(5) 预热时间：3 分钟～6 分钟
(6) 报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声
(7) 输出触点：
无源常开触点：24V/1A
有源触点：适用于DC12V 单向直流脉冲电磁阀，电磁阀驱动能力：1000μF 电容放电
(8) 使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
(9) 编码方式：十进制电子编码
(10) 外形尺寸：
121mm×87mm×58.5mm（带底座）
2.2.3 结构特征、安装与布线

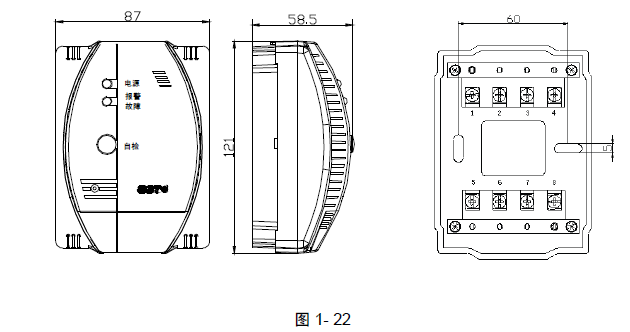

GST-BT（Y,R）002M 点型可燃气体探测器由两部分构成：探测器及底座，其结构特征如图1- 22
所示：

安装方法：
首先将探测器底座固定在86H50 预埋盒上（注意底座的安装方向：应将底座上的箭头向上安

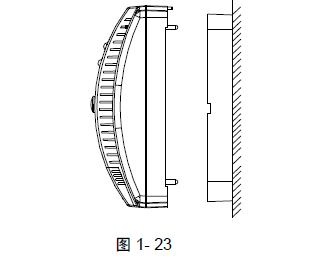

装），然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图
1- 23 所示。

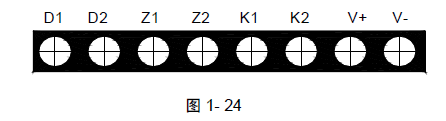

其对外接线端子示意图如图1- 24：

其中：
D1、D2：接电源总线，无极性
Z1、Z2：接信号总线，无极性
K1、K2：无源常开触点，在报警时触点闭合
V+、V-：接管道电磁阀，探测器连续报警3s～7s 后，V+、V-之间输出一个正向12V 脉冲
布线要求：信号线Z1、Z2，K1、K2 及V＋、V-可选用截面积≥1.0mm2 的阻燃RVS 型铜芯线；电
源线D1、D2、应选用截面积≥2.5mm2 的阻燃BV 型线。
