GST-BT（R）001F 型独立式可燃气体探测器

GST-BT001F 测量范围为0～100％LEL 的独立式可燃气体探测器和GST-BR001F 测量人工煤气的
独立式可燃气体探测器用于检测可燃气体的泄漏，采用半导体气敏元件，工作稳定，使用寿命长，
安装简单。该系列探测器品种齐全，用于检测可燃气体的泄漏，可以检测天然气（T）、人工煤气（R），
适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。探测器与我公司生产的DY-KR01 可
燃气体探测器电源转换模块配套使用时，可实现220V 独立供电。
6.3.2 主要技术指标
(1) 工作电压：DC24V 允许范围DC12V～DC28V
(2) 功耗：
GST-BT001F：正常监视≤0.5W
报警状态≤3W
GST-BR001F：正常监视≤1.5W
报警状态≤4W
(3) 输出容量及控制方式：
有源触点：适用于DC12V 单向直流脉冲电磁阀，电磁阀驱动能力：1000μF 电容放电
无源触点：无源常开触点，容量24V/1A，可方便的控制联动设备，严禁直接驱动AC220V 设
备。
(4) 报警浓度：天 然 气（BT） 3000×10-6 (6%LEL)
人工煤气（BR） 400×10-6 ( 1%LEL)
(5) 指示灯：
电源指示灯：绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮。
报警、故障指示灯：为双色指示灯，报警状态为红色，故障状态为黄色。
(6) 传感器使用寿命：5 年
(7) 使用环境：
温度：-10℃ ～ +50℃
相对湿度≤95%，不结露

(8) 外形尺寸：
直径：108mm，高：55mm
6.3.3 结构特征、安装与布线

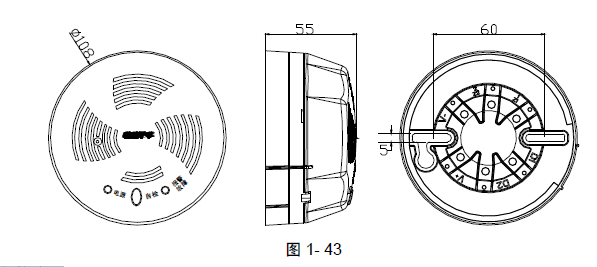

GST-BT（R）001F 独立式可燃气体探测器由两部分构成：探测器及底座，示意图如图1- 43 所
示。

安装与接线：

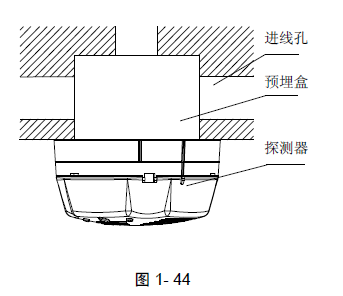

首先将探测器底座固定在86H50 预埋盒上，然后根据接线端子说明，将引线固定到底座上，再
将探测器安装到底座上，其安装示意图如图1- 44 所示。

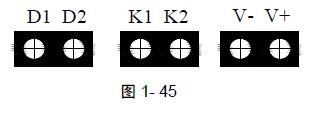

其对外接线端子示意图如图1- 45：

其中：
D1、D2：电源线，无极性；
K1、K2：常开无源触点，在报警时触点闭合；
V+、V-：接管道电磁阀，探测器连续报警3s~7s 后，V+、V-之间输出一个正向12V 脉冲。
布线要求：电源线D1、D2 应选用截面积≥2.5mm2的BV 型线；有源外控线V+、V-，无源外控线
K1、K2 可选用截面积≥1.0mm2的RVS 型阻燃铜芯线。
