JTY-GM-GST9611 型点型光电感烟火灾探测器

JTY-GM-GST9611 型点型光电感烟火灾探测器是我公司推出的新产品。在保留JTY-GD-G3 型点
型光电感烟火灾探测器功能的基础上，具有以下特点：
（1） 专业造型设计，超薄型；
（2） 超大指示灯指示，360 度范围可见；
（3） 具有溢水孔设计，防止积水渗漏；
（4） 迷宫设计独特，抗灰尘污染性强；
（5） 在线电子编码；
（6） 自诊断、自补偿、自学习；
（7） 支持数字化总线；
（8） 迷宫为专利产品，专利号为：ZL03100624.8。
1.5.2 主要技术指标
（1）工作电压：总线24V
（2）监视电流≤0.8mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）编码方式：十进制电子编码

（7）外壳防护等级：IP23
（8）外形尺寸：
直径：100mm，高：54.5mm(带底座)
1.5.3 保护面积
当空间高度为6m～12m 时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为
6m 以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
1.5.4 结构特征、安装与布线

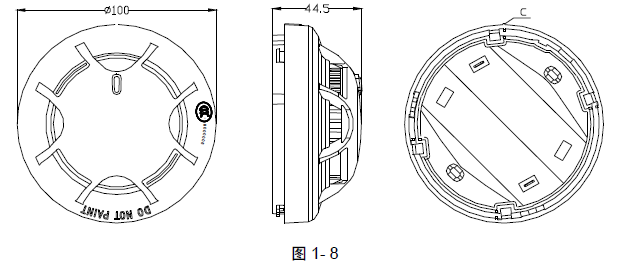

探测器的外形结构示意图如图1- 8：

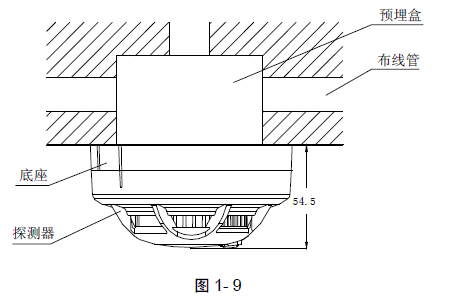

探测器安装方式示意图如图1- 9 所示，接线盒可采用86H50 型标准预埋盒。

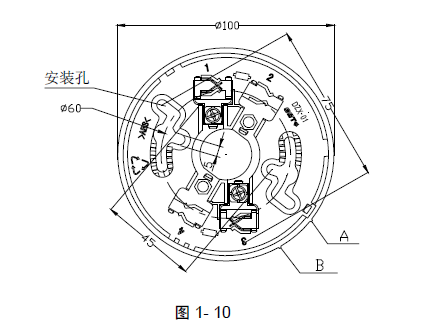

DZX-01 型定位底座示意图如图1- 10：

底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分
别接在接线端子1、3 上（不分极性）。
探测器与底座上均有定位凸棱，使探测器具有的安装位置。待底座安装牢固后，将探测器
底部的凸棱C 对准底座凸棱A 处，顺时针旋转至凸棱B 处，即可将探测器安装在底座上。
布线要求：与JTY-GD-G3 型点型光电感烟火灾探测器相同。
