JTW-ZOM-GST9612 型点型感温火灾探测器

JTW-ZOM-GST9612 型点型感温火灾探测器是我公司推出的新产品。在保留JTW-ZCD-G3N 型点
型感温火灾探测器功能的基础上，具有以下特点：
（1） 专业造型设计，超薄型；
（2） 超大指示灯指示，360 度范围可见；
（3） 具有溢水孔设计，防止积水渗漏；
（4） 在线电子编码；
（5） 支持数字化总线。
1.6.2 主要技术指标
（1）探测器类别：A1R
（2）工作电压：总线24V
（3）监视电流≤0.8mA
（4）报警电流≤1.8mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（7）编码方式：十进制电子编码
（8）外壳防护等级：IP33
（9）外形尺寸：
直径：100mm，高：51.3mm(带底座)

1.6.3 保护面积
当空间高度小于8m 时，一个探测器的保护面积，对一般保护现场而言为20m2～30m2。具体设计
参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
1.6.4 结构特征、安装与布线

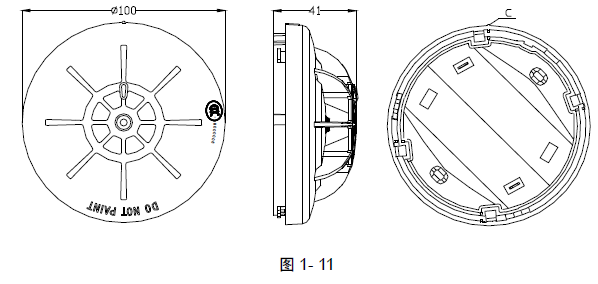

探测器的外形结构示意图如图1- 11：

本探测器的安装及布线与JTY-GM-GST9611 型点型光电感烟火灾探测器相同。
