JTF-GOM-GST601 型点型复合式感烟感温火灾探测器

复合探测技术是目前国际上流行的新型多功能高可靠性的火灾探测技术。JTF-GOM-GST601 点型
复合式感烟感温火灾探测器（以下简称探测器）是由烟雾传感器件和半导体温度传感器件从工艺结
构和电路结构上共同构成的多元复合探测器。它不仅具有普通散射型光电感烟火灾探测器的性能，
而且兼有定温、差定温感温火灾探测器的性能。正是由于感烟与感温的复合技术，使得该款复合探
测器能够对国家标准试验火SH3（聚氨酯塑料火）和SH4（正庚烷火）的燃烧进行探测和报警。同时
该款探测器也能对酒精燃烧等有明显温升的明火探测报警，扩大了光电感烟探测器的应用范围。
本探测器为无极性信号二总线制，可接入海湾公司生产的各类火灾报警控制器的报警总线。而
且本探测器与海湾公司生产的其它探测器完全兼容，可混合安装在同一总线上。
1.3.2 主要技术指标
（1）探测器类别：A2R
（2）工作电压：总线24V
（3）监视电流≤0.6mA
（4）报警电流≤1.8mA
（5）报警确认灯：红色，巡检时闪烁，报警时常亮
（6）使用环境：
温度：-10℃～+50℃
相对湿度≤95%，不结露
（7）编码方式：十进制电子编码
（8）外壳防护等级：IP22
（9）外形尺寸：
直径：100mm，高：56mm(带底座)
1.3.3 保护面积
建议参考点型感烟火灾探测器和点型感温火灾探测器的设置要求，具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。

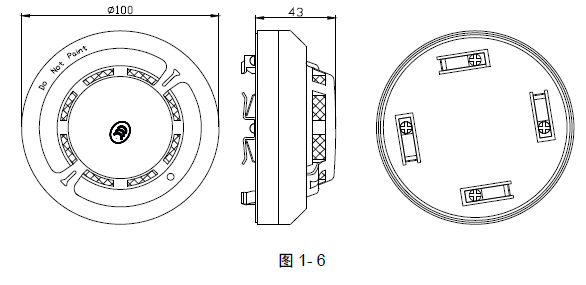

探测器的外形结构示意图如图1- 6：

本探测器的安装及布线与JTY-GD-G3 型点型光电感烟火灾探测器相同。
