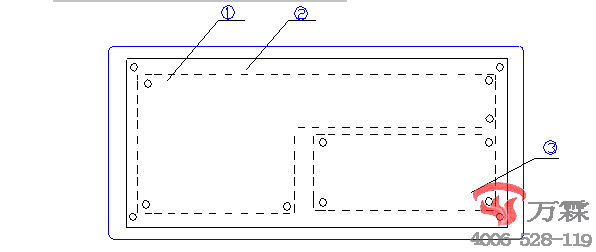

上图说明:
①显示操作区 ②打印机面板 ③总线制控制区 ④多线制控制区

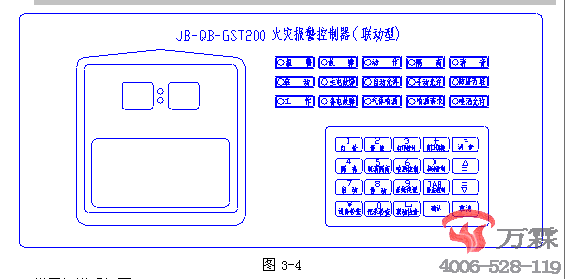

显示操作区面板主要由时间显示区、液晶显示屏、指示灯区及键盘组成（如图3-4）。

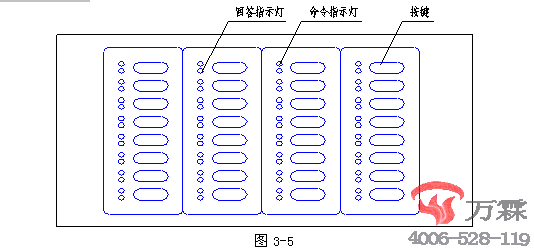

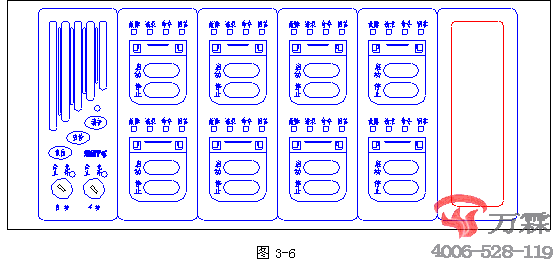

指示灯说明如下： l 报警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态。火警排除后，按取消键此灯熄灭。 l 故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障。故障排除后，按取消键此灯熄灭。 l 动作灯：红色，此灯亮表示控制器检测到外接被控设备处于动作状态。所有动作设备停止运行后，此灯熄灭。 l 隔离灯：黄色，有隔离设备存在时此灯亮。 l 消音灯：红色，当控制器发出报警音响时，按“消音”键消音指示灯点亮，扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。 l 启动灯：红色，当控制器发出启动外部设备的命令时，此灯点亮。 l 防盗开启灯: 绿色，当防盗探测器处于开启状态时，此灯亮。 l 主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。电源恢复后，此灯熄灭。 l 备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。备用电源系统故障排除后，此灯熄灭。 l 手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。 l 自动允许灯：绿色，此灯闪烁表示控制器处于部分自动状态；此灯常亮表示控制器处于全部自动状态。 l 气体喷洒灯：红色，气体灭火设备动作后此灯亮。 l 喷洒允许灯：绿色，控制器处于“喷洒允许”状态时，此灯亮。 l 喷洒请求灯：红色，当启动气体灭火设备的联动条件满足时，此灯亮。 l 工作指示灯：绿色，当控制器由主电供电时,此灯常亮；由备电供电时,此灯闪亮。 各操作键功能见第三部分《系统应用》。 注意：对于非联动型火灾报警控制器，指示灯——“动作”、“启动”、“自动允许”、“手动允许”、 “气体喷洒”、“喷洒请求”、“喷洒允许”以及以下操作：喷洒控制操作、手动控制操作、自动控制操作、启动操作、停动操作、联动公式相关操作均不起作用。 本控制区的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的命令灯亮（红色），并有控制命令发出，如被控设备响应，则回答灯亮（绿色）。设备标签粘贴在按键上，用户可将该键所对应的设备名称书写在上面。 多线制控制区为可配置区包括控制板及分板两部分，可根据工程实际需要选择分板的数量，将多线制模块分别配置成为2~8路。每块分板设有四个指示灯、两个按键和一个标签，其作用说明如下： （1） 故障灯：黄色，当此路外控线路发生短路、断路时，该灯亮。 （2） 请求灯：绿色，由控制器送来的请求信号点亮。在自动允许状态下，经延时后，多线制模块对相应的被控设备发出相应命令。 （3） 命令灯：红色，控制命令发出后点亮。 （4） 回答灯：绿色，被控设备处于响应命令状态时，回答灯点亮。 （5） 启动键：此键按下，向被控设备发出相应的命令。 （6） 停止键：此键按下，撤销已发出的命令。 控制板设有三个键及三个指示灯，其作用说明如下： （1） 消音键：用于终止多线制控制盘发出的警报声。 （2） 自检：用于检查多线制控制盘面板上的指示灯及警报声是否正常。 （3） 复位键：各个单元全部回零。 （4） 消音指示灯：按下消音键将多线制控制模块发出的警报声终止后，此灯点亮。 （5） 自动允许指示灯：当自动锁处于允许状态时，此灯点亮。 （6） 手动允许指示灯：当手动锁处于允许状态时，此灯点亮。 注意: 多线控制区的面板上装有手动锁和自动锁，当手动锁打开时，可直接进行多线制控制模块的手动控制操作；当自动锁打开且控制器的总线制“自动允许”状态打开时，可按自动逻辑条件实现多线制控制模块的自动联动控制。 本部分主板、开关板、液晶及模具通过紧固件装配成为一个模块，从而减少了连线及占用的空间。各部分的位置及结构如图3-7所示： 上图说明： ¬ 开关板 主板 ® 液晶 各部分之间的连线见图3-8所示： 上图接线说明： ¬ 开关板与主板连接线：26P扁平信号线。 液晶背光：两根，驱动液晶背光照明电源线。 ® 液晶数据线：20针插针。 ¯ 接打印机：20P扁平信号线。 ° 接扬声器：两根。 本手动盘采用模块式结构，每块手动盘板通过排线连接。其结构如图3-9所示： 上图说明： ¬ 设置手动盘板号短路焊盘，可通过将各板号所对应数字的两焊盘短接起来，将手动盘板号设置为4~7号。 26P排线接口，连接手动盘板与开关板。 多线制模块由多线制控制板与多线制分板组成，两者之间通过导线进行连接。其结构连接图如下： 上图说明： ¬ 分板端子J1： +24V、GND：分板+24V电源输入端子； O1、O2：多线制模块启动信号端子； A1、A2：多线制模块回答信号端子。 控制板端子J1： Z1、Z2：多线制模块接探测器总线端子； +24V、GND：控制板+24V电源输入端子。 ® 10P排线：连接分板J5与控制板J6。 ¯ 写保护设置方法：将短路环插在分板插针J4或控制板插针J5的“R”方向表示处于读编码状态；将短路环插在“W”方向短接表示处于写编码状态。 ° 工作方式设置方法：将短路环插在分板插针S1（S2）的“MC”方向表示该路多线制为“脉冲”输出方式，将短路环插在“DP”方向表示该路多线制为“持续电平”方式。 本控制器的电源系统分为主、备电两部分，主要包括电源板、EMI电源接口板、变压器、蓄电池等。主、备电供电电压分别为： 主电：交流220V-15% 备电：直流12V/10AH密封铅电池 电源箱接线图如图3-11所示： 图3-11 上图电源板端子说明： P1：直流+12V备电输入端子。 P2：~15V主电输入端子。 P3：打印机电源输出端子。 P4：主板+5V电源输出端子。P5：主、备电检测端子。 P6：主板+24V电源输出端子。 P7：暂不用。 本控制器包含有一块端子板，所有外接引线均由此板接入控制器、或接向外部联动设备。各端子说明如表3-1： 表 3-1
端子名称 端子说明 备注 端子名称 端子说明 备注 联动 电源 输入 端子 +24V 为多线制供电 多线制 输出 端子 多线制6启动线 GND 多线制6地线 多线制6回答线 多线制7启动线 多线制 输出 端子 多线制1启动线 多线制（1~8）指第（1~8）路多线制 多线制7地线 多线制1地线 多线制7回答线 多线制1回答线 多线制8启动线 多线制2启动线 多线制8地线 多线制2地线 多线制8回答线 多线制2回答线 485网络 通讯线端子 A 多线制3启动线 B 多线制3地线 火灾显示盘 通讯线端子 A 多线制3回答线 B 多线制4启动线 火灾报警 输出端子 OUT1 多线制4地线 OUT2 多线制4回答线 探测器总线端子 Z1 无极性 多线制5启动线 Z2 多线制5地线 多线制5回答线总线制控制区
多线制控制区

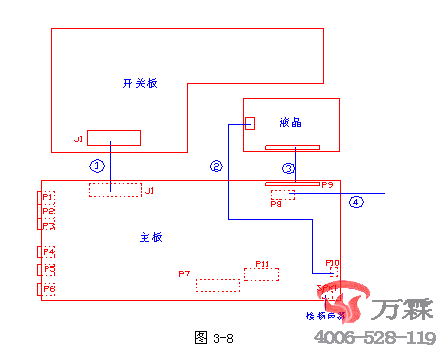

内部结构及连线说明
控制器显示操作部分结构说明
手动盘结构说明

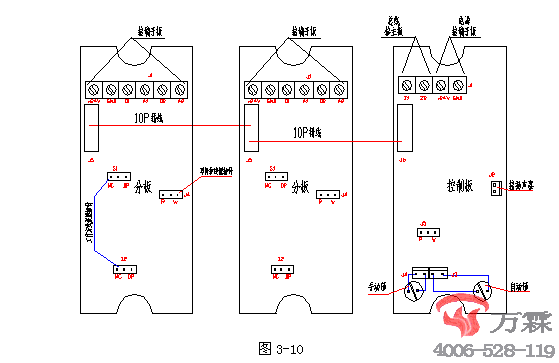

多线制模块结构说明

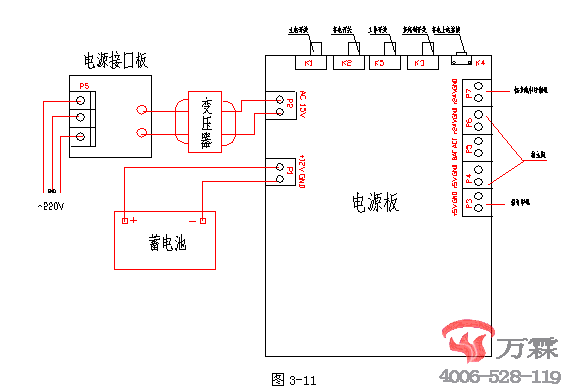

控制器电源系统说明
控制器对外接线端子说明
