JB-QB-GST200火灾报警控制器（联动型）是海湾公司推出的新一代火灾报警控制器，为适应工程设计的需要本控制器兼有联动控制功能，可与海湾公司的其它产品配套使用组成配置灵活的报警联动一体化控制系统，具有较高的性能价格比，特别适合中小型火灾报警及消防联动一体化控制系统的应用。

2.1 配置灵活、可靠性高

本控制器是采用双微处理器并行处理的系列产品，包括16点、32点、64点、128点火灾报警控制器以及16点、32点、64点、128点、242点的火灾报警控制器（联动型）九种控制器，可以满足小型工程的不同需要。双路多线制分板可根据需要灵活配置。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。

2.2 功能强、控制方式灵活

本控制器为一个完全开放的系统，可通过扩展接口连接数字化网络系统，完成控制器网络通讯要求。同时本控制器可挂接防盗模块并设有自动防盗功能，可自动定时开启和关闭防盗模块。

2.3 智能化操作、简单方便

本控制器具有智能化操作的特点，即在特定的信息屏幕下，可通过快捷键来实现对外部设备的相关操作，而不需要输入设备的二次编码，从而大大减化了操作过程，提供了良好的人机界面。

2.4 窗口化、汉字菜单式显示界面

本控制器采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过“窗口切换”键和“TAB”键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到明白易懂方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。

2.5 全面的自检功能

本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理。

2.6 配备智能化手动消防启动盘

本控制器配接的智能化手动消防启动盘，操作方便、可靠性高，手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。

2.7 具备全面自检功能的多线制控制模块

本控制器可配置8路多线制控制模块，并具有输出线路断路、短路和指示灯检测功能，这些检测功能可限度的保障控制模块本身及其与重要设备之间连接的可靠性。

2.8 独立的气体喷洒控制密码和联动公式编程

本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控。

2.9 可配接汉字式火灾显示盘

本控制器可配接我公司生产的汉字式火灾显示盘，汉字信息无需下载，方便可靠，并可以通过对火灾显示盘的设备定义灵活的实现火灾显示盘的分楼区及分楼层显示功能。

2.10 模块式开关电源

本控制器的供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证交流输入187V对电池的可靠充电。本控制器具有备电保护功能，备电供电时，如备电电压低于10V系统将自动切断备电。

 结构·安装·调试

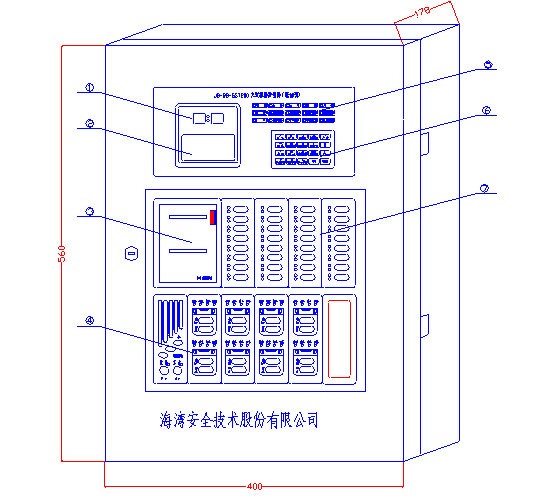

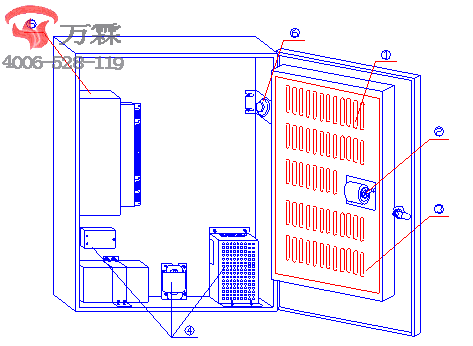

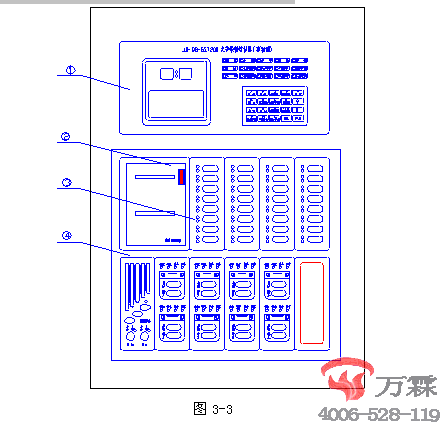

2 JB-QB-GST200控制器结构及配置说明

2 安装与调试
