GST-LD-8318 型紧急启/停按钮

GST-LD-8318 紧急启/停按钮，用于控制气体灭火系统的启动及停动。通常安装在现场，当被保

护的区域内发生火灾时，按下“按下喷洒”按键，即可向气体灭火控制器（以下简称控制器）发出

气体喷洒请求信号。气体灭火控制器发出气体喷洒命令，经延时，启动气体喷洒电磁阀。在延时期

间，若现场人员确认无火灾发生，可立即按下“停止”按键，终止启动。

按钮为编码方式，启动和停动共占一个编码点；按钮可提供输出无源常开触点信号，可直接控

制声光警报器等设备。

5.2 主要技术指标

（1）工作电压：总线24V，允许范围：16V～28V

（2）监视电流：≤0.8mA，报警电流≤10mA

（3）编码方式：电子编码方式，编码范围可在21～30 之间任意设定

（4）常开输出触点：额定值DC60V、0.1A，接触电阻≤100mΩ

（5）启动方式：击碎玻璃罩后，按下“按下喷洒”按键

（6）启动零件类型：重复使用型

（7） “按下喷洒”按键复位方式：用专用钥匙复位

（8）指示灯：

“按下喷洒”按键：红色，按下时常亮

“停止”按键：绿色，按下时常亮

（9）线制：与气体灭火控制器采用无极性两线制连接

（10）外壳防护等级：IP33

（11）使用环境：

温度：-10℃～+55℃

相对湿度≤95%，不凝露

（12）外形尺寸：112（长）mm×133（高）mm×65mm（厚）

5.3 结构特征、安装与布线

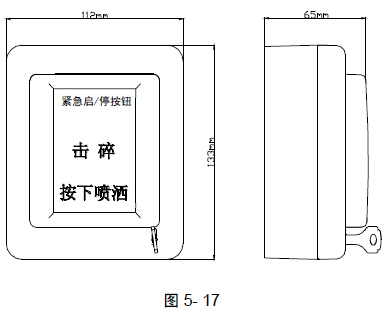

按钮的外形示意图如图5- 17 所示。

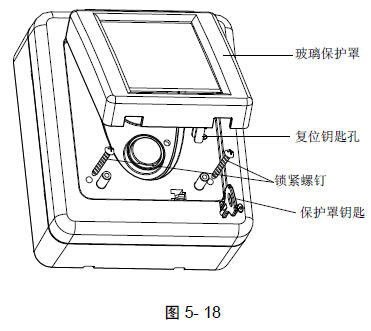

按钮底壳与上盖之间采用插接方式，通过两个螺钉锁紧（如图5- 18 所示），底壳底部有安装孔，

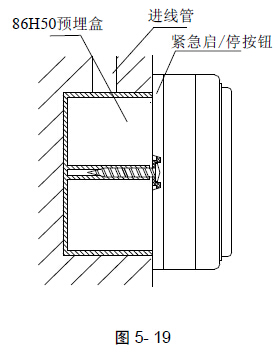

安装时将底壳安装在86H50 型预埋盒上，安装方式见图5- 19，安装孔距如图5- 20 所示。

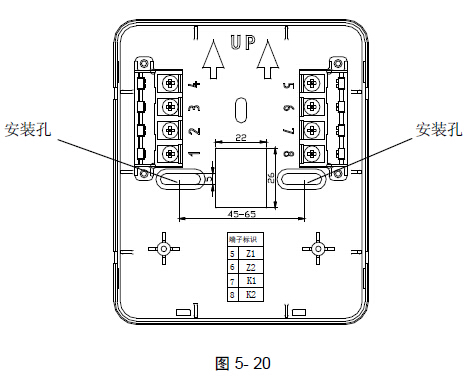

端子示意图如图5- 20 所示。

Z1、Z2：无极性信号总线输入。

K1、K2：启动无源常开输出。

布线要求：信号总线采用截面积不小于1.0mm2 的双绞线。

5.4 应用方法

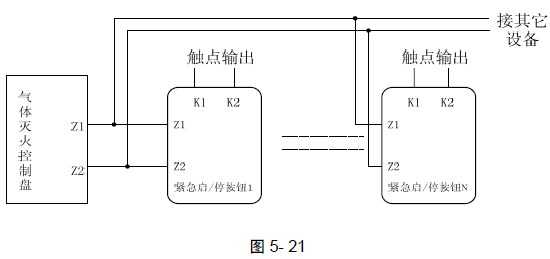

按钮采用两线制与气体灭火控制器连接，允许10 只按钮（如果该回路中还配接有

GST-LD-8316 手自动转换开关，则转换开关和按钮一共可以接10 只）同时控制同一气体灭火钢

瓶，当多只按钮连接时需采用并联连接，如图5- 21 所示（图中的N≤10）。
