GST-LD-8317 型气体释放警报器

GST-LD-8317 气体释放警报器（以下简称警报器）是气体灭火系统的配套产品，通常安装在被

保护场所的入口处。当气体喷洒后，气体灭火控制器（以下简称控制器）将启动警报器发出灯光指

示，提醒人员注意并采取相应的措施。本警报器为编码型，可与公司气体灭火系统控制器配套使用。

警报器与控制器进行通信采用数字信号，工作稳定可靠，对电磁干扰有良好的抑制能力；地址

码为电子编码，可由电子编码器事先写入，也可由控制器直接改写，工程调试简便。

4.2 主要技术指标

（1）工作电压：

信号总线电压：24V 允许范围：16V～28V

电源总线电压：DC24V 允许范围：DC20V～DC28V

（2）工作电流：

信号总线监视电流≤1mA 电源总线监视电流≤2mA

信号总线动作电流≤2mA 电源总线动作电流≤30mA

（3）闪光频率：1.3Hz±20%

（4）编码方式：电子编码方式，编码范围可在11～20 之间任意设定

（5）线制：与气体灭火控制器采用四线连接。其中两线接总线，无极性；

另外两线接电源DC24V，无极性

（6）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不凝露

（7）外形尺寸：348mm×159mm×25mm（带底壳）

4.3 结构特征、安装与布线

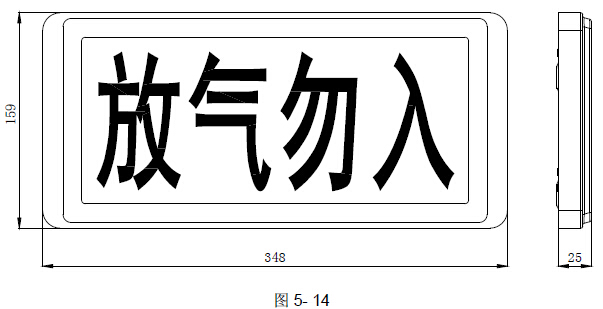

警报器外形示意图如图5- 14 所示。

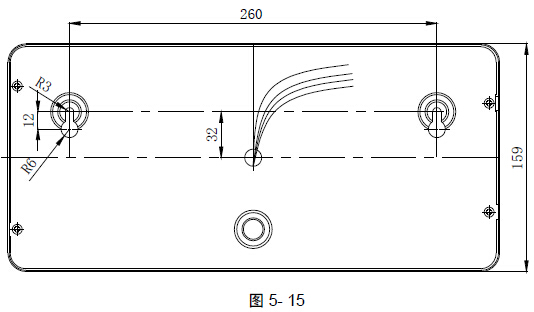

警报器安装方式采用壁挂方式。先安装两只M6×60 膨胀螺栓，安装孔距为260mm(见图5- 15)，

再将警报器接好线，调节好膨胀螺栓的高度，将警报器紧挂在墙上。

警报器接线说明：

D1、D2：红黑电缆线，接DC24V，无极性。

Z1、Z2：白色电缆线，接控制器两总线，无极性。

布线要求:信号总线Z1、Z2 采用阻燃RVS 双绞线，截面积≥1.0mm2；电源线D1、D2 采用阻燃BV 线，

截面积≥1.5mm2。

4.4 应用方法

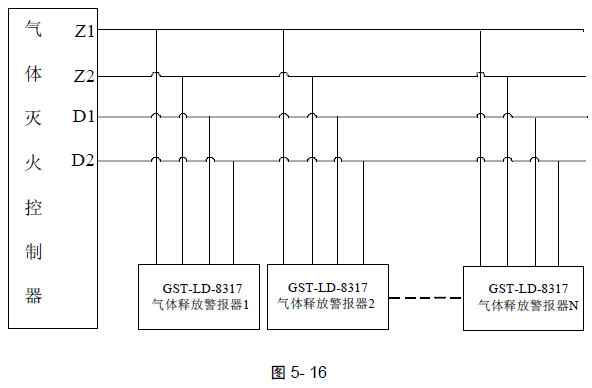

警报器与气体灭火控制器的总线和电源DC24V 相连，实现喷洒喷洒功能。具体连接方法如图5-

16 所示。
