GST-BT001F独立式可燃气体探测器

 GST-BT001F独立式可燃气体探测器



一、GST-BT001F特点

GST-BT001F测量范围为0～100％LEL的独立式可燃气体探测器和GST-BR001F测量人工煤气的独立式可燃气体探测器用于检测可燃气体的泄漏，采用半导体气敏元件，工作稳定，使用寿命长，安装简单。该系列探测器品种齐全，用于检测可燃气体的泄漏，可以检测天然气（T）、人工煤气（R），适用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。探测器与我公司生产的DY-KR01可燃气体探测器电源转换模块配套使用时，可实现220V独立供电。



二、GST-BT001F主要技术指标

（1）工作电压：DC24V允许范围DC12V～DC28V
（2）功耗：
         GST-BT001F：正常监视≤0.5W
                                    报警状态≤3W
         GST-BR001F：正常监视≤1.5W
                                     报警状态≤4W
（3）输出容量及控制方式：
                                               有源触点：适用于DC12V单向直流脉冲电磁阀，电磁阀驱动能力：1000μF电容放电
                                               无源触点：无源常开触点，容量24V/1A，可方便的控制联动设备，严禁直接驱动AC220V设备。
（4）报警浓度：天然气（BT）3000×10-6(6%LEL)
                               人工煤气（BR）400×10-6(1%LEL)
（5）指示灯：
                       电源指示灯：绿色；预热状态，电源指示灯闪亮；正常监视状态，绿灯常亮。
                       报警、故障指示灯：为双色指示灯，报警状态为红色，故障状态为黄色。
（8）传感器使用寿命：5年
（9）使用环境：
                  温度：-10℃～+50℃
                  相对湿度≤95%，不结露
（10）外形尺寸：
                  直径：108mm，高：55mm



三、GST-BT001F结构特征、安装与布线

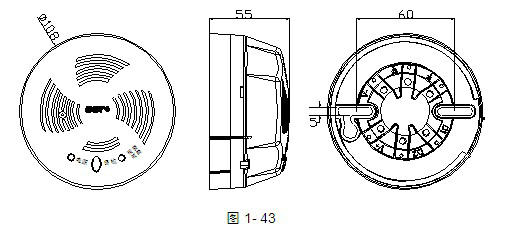

GST-BT（R）001F独立式可燃气体探测器由两部分构成：探测器及底座，示意图如图1-43所示。

安装与接线：

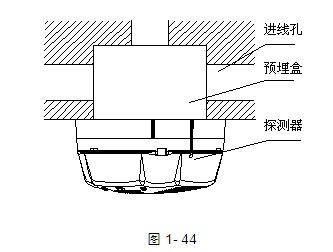

首先将探测器底座固定在86H50预埋盒上，然后根据接线端子说明，将引线固定到底座上，再将探测器安装到底座上，其安装示意图如图1-44所示。

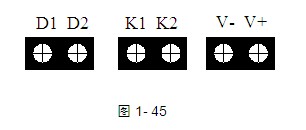

其对外接线端子示意图如图1-45：

其中：
 D1、D2：电源线，无极性；
 K1、K2：常开无源触点，在报警时触点闭合；
 V+、V-：接管道电磁阀，探测器连续报警3s~7s后，V+、V-之间输出一个正向12V脉冲。

布线要求：电源线D1、D2应选用截面积≥2.5mm2的BV型线；有源外控线V+、V-，无源外控线K1、K2可选用截面积≥1.0mm2的RVS型阻燃铜芯线。
