一、GST-BR002F特点

GST-BT（Y,R）002F独立式可燃气体探测器系列采用半导体气敏元件，工作稳定，无需调试，采用挂片壁挂安装方式，安装简单，接线方便，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。独立式可燃气体探测器系列品种齐全，可以检测天然气（T）、液化石油气（Y），人工煤气（R），采用AC220V供电，可提供两种输出，一对无源常开触点用于控制通风换气设备或为其它设备提供常开报警触点，一对有源触点用于直接控制煤气管道电磁阀。



二、GST-BR002F主要技术指标

（1）检测元件：半导体自然扩散式
（2）工作电压：AC187V～AC253V
（3）功耗：
          正常监控状态≤3W
          报警状态≤5W
（4）报警浓度：
                  天然气(BT系列)：3000×10-6(6%LEL)
                 人工煤气(BR系列)：400×10-6(1%LEL)
                 液化石油气(BY系列)：2000×10-6(10%LEL)
（5）预热时间：3分钟～6分钟
（6）报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声。
（7）输出触点：
                 无源常开触点容量：220V/1A
                 有源触点：适用于DC12V单向直流脉冲电磁阀；电磁阀驱动能力：1000μF电容放电
（8）使用环境：
                 温度：-10℃～+50℃
                 相对湿度≤95%，不结露
（9）外形尺寸：
                121mm×87mm×47mm



三、GST-BR002F结构特征、安装与布线

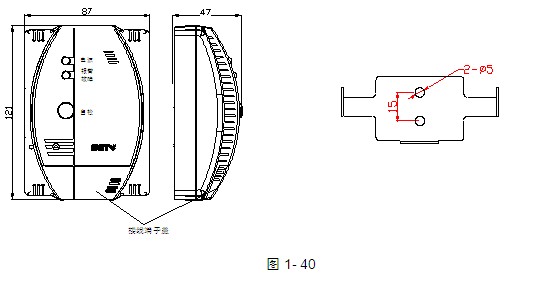

GST-BT（Y、R）002F型独立式可燃气体探测器由两部分构成：探测器及挂片，其结构特征如图1-40所示。



四、GST-BR002F安装方法：

首先根据安装使用说明书的要求确定安装位置，将金属挂片固定在合适的位置上，然后将接线端子盖打开，根据安装使用说明书的要求将线接到相应的端子上，随后盖上接线端子盖，后将探测器背面边缘的凹槽对准金属挂板的固定钩，向下压入固定。同时将探测器AC220V电源输入插头插到AC220V电源插座上。接线示意图如图1-41所示。

其对外接线端子示意图如图1-42：

其中：
K1、K2：可外控排气扇或作为报警常开触点，在报警时触点闭合，无极性
V+、V-：接管道电磁阀，探测器连续报警3s～7s后，V+、V-之间输出一个正向12V脉冲
电源输入：为电源插头，将它插入AC220V电源插座即可

布线要求：信号线K1、K2应选用截面积≥1.0mm2的阻燃BV型线；信号线V＋、V-可选用截面积≥0.5mm2的阻燃RVS型铜芯线。
