消防主机多功能数据转换板CRT采集器

万霖-WANLIN-916参数手册
1、 简介
万霖-WANLIN-916具有截取消防主机与打印机，消防主机与CRT主板之间的数据的功能，支持串口、并口打印机数据截取，支持海湾、北大青鸟、松江等多种消防主机的CRT协议。万霖-WANLIN-916具有数据缓存功能，可记录大于8000条报警数据(可根据需要扩大存储量)，截取的数据先暂存到主板内，待成功上传到云端后擦除记录数据。万霖-WANLIN-916具有实时时钟功能，在记录数据的同时记录数据产生的时间。万霖-WANLIN-916可与云端交互，可以实现数据上传、下发以及心跳包功能。

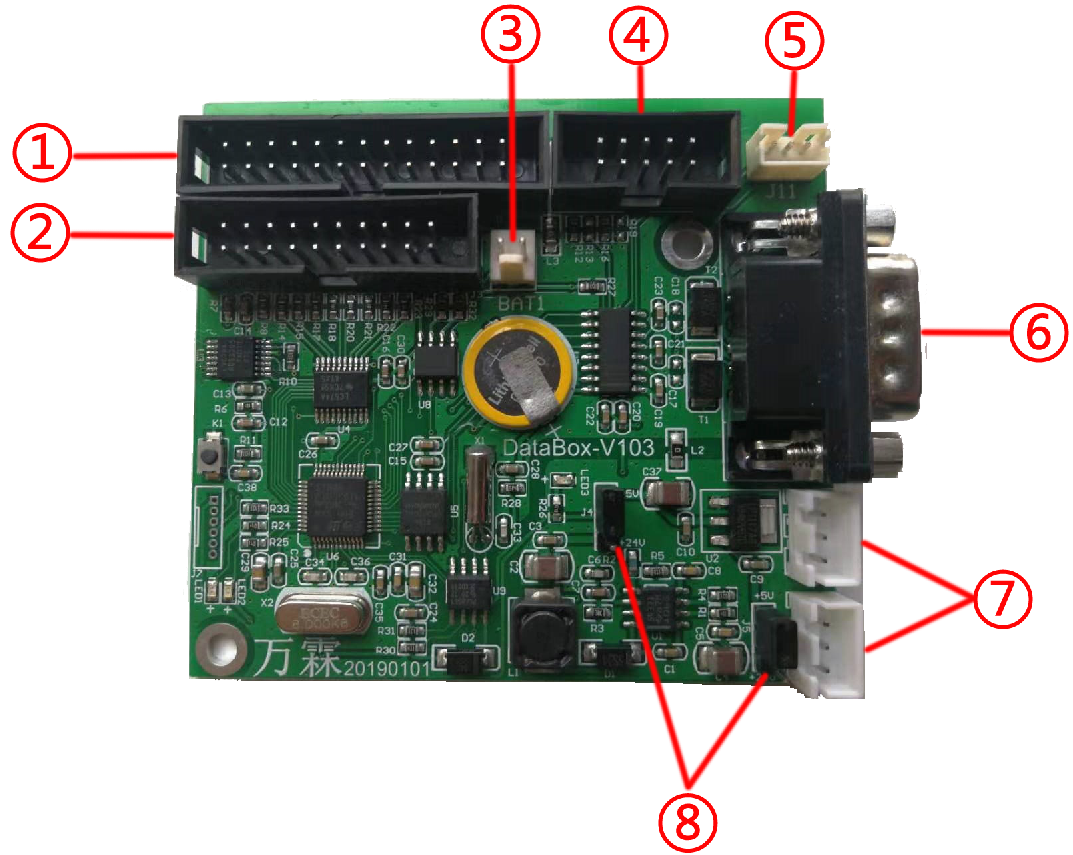

2、 接口说明


序号	说明	备注
①	IDC26pin打印机并口数据截取端口	串联到打印机与消防主机之间可以获取打印数据，串口及485接口支持设置波特率，可设置范围：2400~115200
②	IDC20pin打印机并口数据截取端口
③	2pin打印机485接口数据截取端口
④	IDC10pin打印机串口数据截取端口
⑤	3pin串口数据上传端口	存储数据上传/参数设置/固件升级端口，波特率115200
⑥	DB9针CRT主机数据截取端口	支持海湾、北大青鸟、松江主机，支持设置波特率，可设置范围：2400~115200，接口类型为RS232
⑦	3pin电源接口	电压范围5~24V
⑧	电源电压选择跳帽	根据电压范围需要切换跳帽 5~10V一个档位 10~24V一个档位 两个跳帽要保持一致

3、 参数
物理参数
外观尺寸：74.8(L)×63.5(W)×11(H)mm
重    量：
环境参数
工作温度：-20℃～60℃；
工作湿度：10%～80%；
储藏温度：-40℃～80℃；
储藏湿度：10%～95%。
