消防主机报警远程传输模块

针对于传统消防报警主机报警的单一性，连接万霖消防透传模块后消防主机的数据可以与互联网进行连接，终端报警设备发生报警后，工作人员可以时间在WEB管理平台或者手机app终端上收到报警信息，系统会以电话和短信、微信方式通知相关负责人有效减少火灾带来的损失。

一、系统建设方案

1.1系统构成



1.2 系统概述

智慧消防远程监控系统主要由透传模块、云平台、Web端应用、手机APP应用用组成。



1.3 系统功能介绍

1.3.1报警及设备状态显示

可提供CRT功能，实时显示消防主机各终端报警点位情况，产生报警时系统可在电脑Web端、手机APP端显示，而且可实现手机电话，短信，微信通知功能。

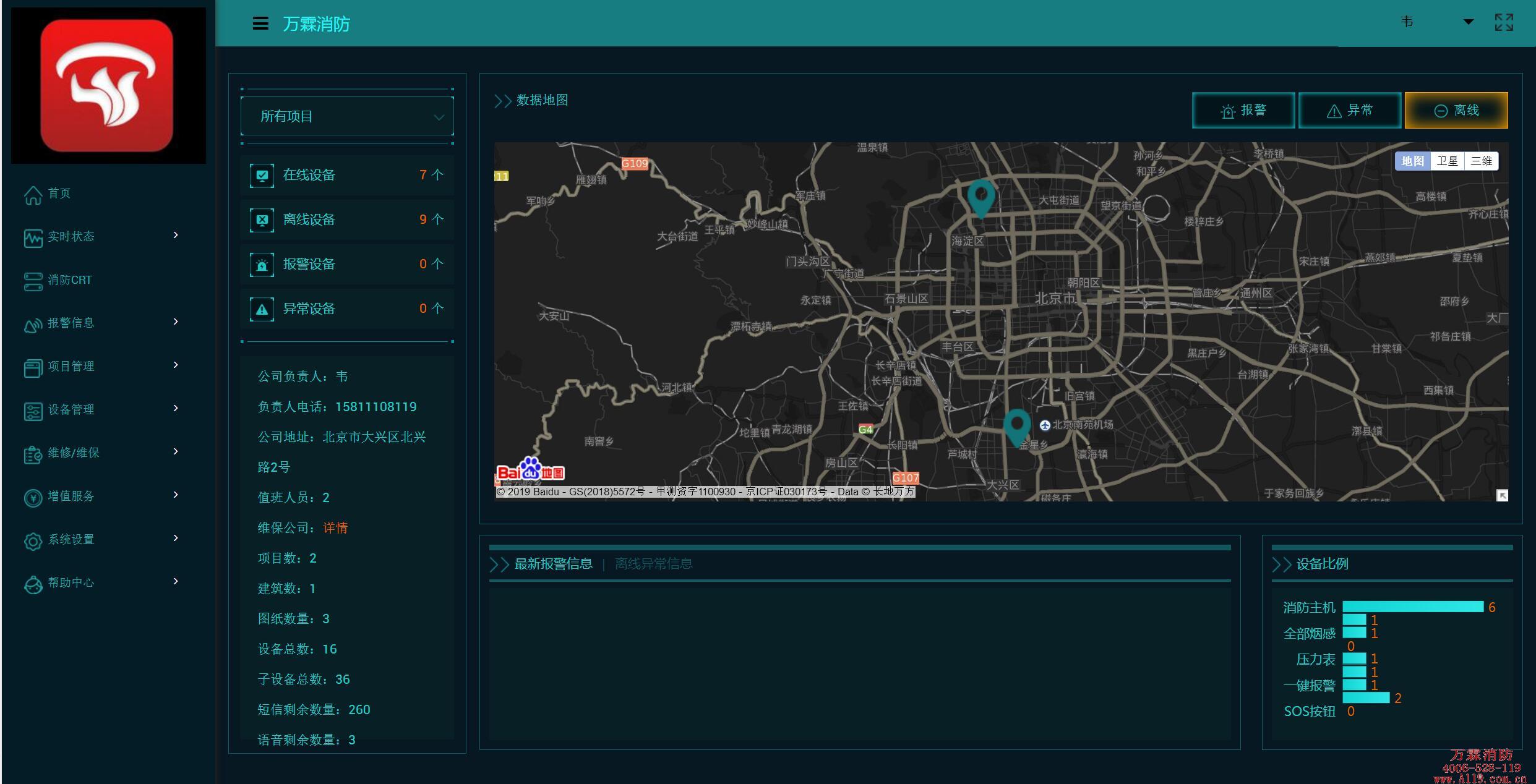

图1.3.1-1报警终端web端CRT显示





图1.3.1-2 多重报警信息通知



1.3.2数据分析功能

运用大数据技术，对所有报警、故障等信息进行分析归类，自动总结设备报警、故障比例。了解各高发报警点位信息，对报警高发点位重点关注，排除火灾隐患。

实现对重点部位、重点区域的信息化、智能化、动态化监控，开展大数据分析应用。实现了隐患态势直观掌控，多维统计精准防控，多方联动协同监管，把火灾隐患降至低。



图1.3.2数据分析功能



1.3.3报警信息统计

长期实时收集报警、报故障数据，便于防火单位就设备运行及管理作分析。为火灾事故提供可查询依据。



图1.3.3报警信息统计







1.3.4多项目同平台集中监管

万霖智慧消防在安全、综合管理及应用、软件和硬件的完美结合，全面解决传统消防的弊端，重新定义智慧消防安全理念。结合前沿的移动互联网技术、云平台技术，加上业内的硬件设计、软件设计、为传统消防主机提供多项目集中到一个平台集中监管，真正意义上实现了让安全回归服务于每一个消防设备的本质。

通过前端火灾探测感知设备的监测和自动巡检，及时发现火灾和设施故障。当火警或故障报警发生时，可现实PC端平台、APP、短信、电话、微信等同时收到报警信息。项目负责人、消防部门负责人时间收到电话、短信、微信或手机APP通知响应和处理。







1.4  WANLIN-GA918透传模块





1.4.1 功能特点

v 5模12频：移动，联通，电信4G高速接入，同时支持移动，联通3G和2G接入；

v 基于嵌入式Linux系统开发，具有高度的可靠性；

v 支持RNDIS远程网络驱动接口，电脑可以通过USB连接该设备访问互联网；

v 支持4个网络连接同时在线；

v 支持SSL Client模式，加密传输双向证书认证机制；

v 每路连接支持10KB串口数据缓存，连接异常时可选择缓存数据不丢失；

v 支持发送注册包/心跳包数据；

v 支持远程短信设置模块参数；

v 支持HTTPD/HTTPDS模式；

v 支持基本指令集；

v 支持套接字分发协议，可以向不同Socket发送数据；

v 支持简单指令发送中文/英文短信，避免了PDU发送中文短信复杂难用；

v 支持类RFC2217功能，可从网络动态修改模块的串口参数；

v 支持基站定位功能。

1.4.2测试数据流拓扑图
