JB-QB-GST200 型火灾报警控制器
JB-QB-GST200 型火灾报警控制器采用壁挂式结构，其主要特点如下：
（1） 本控制器为纯报警、小点数系列产品，有多种容量配置方式可供选择；
（2） 本控制器对任何总线设备控制器设有不掉电备份，保证系统调试完成时注册到的设备
全部受到监控；
（3） 本控制器提供4 个总线输出接口，用于连接不同区域的火灾报警探测设备，任意一路
总线短、断路故障不影响其余总线，可靠性高；
（4） 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测
外部设备的注册信息，如信息发生变化系统将做相应的处理；
（5） 本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；
（6） 本控制器采用全模具化结构，外形美观。
1.2.2 主要技术指标
（1） 液晶屏规格：128×64 点，可同屏显示32 个汉字信息
（2） 控制器容量：
a. 容量为242 个地址编码点
b. 可外接64 台火灾显示盘（VDR 设备）
（3） 线制：
a. 控制器与探测器间采用无极性信号二总线连接
b. 控制器与火灾显示盘（VDR 设备）采用四总线连接（有极性通讯二总线、无极性DC24V
电源线）
（4） 使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（5） 电源：主电交流220V 电压变化范围 ＋10%～－15%，内装DC12V 10Ah 密封铅电池
作备电
（6） 功耗≤25W

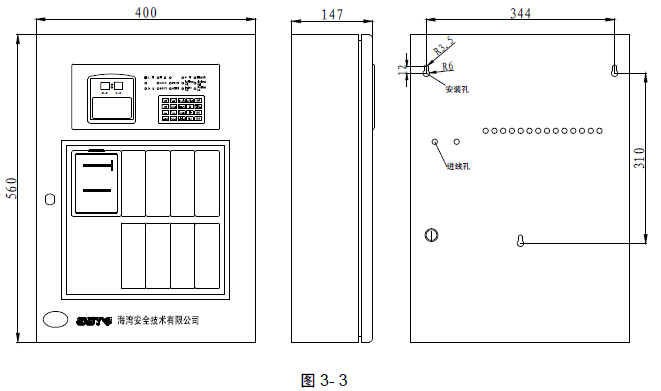

（7） 外形尺寸：
400mm×147mm×560mm
1.2.3 结构特征、安装与布线

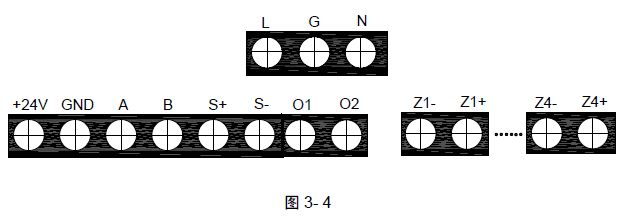

本控制器为壁挂式结构设计，可直接明装在墙壁上，其外部接线端子如图3- 4：
其中：
L、G、N：交流220V 接线端子及交流接地端子；
+24V、GND：控制器直流输入端子；
A、B：连接火灾显示盘（VDR 系统）的通讯总线端子；
S+、S-：警报器输出，带检线功能，终端需要接0.25W 的4.7kΩ电阻，输出时有DC24V/0.15A
的电源输出；
O1、O2：火灾报警延时输出端子（无源常开控制点，报警时延时2 分钟后闭合）；
Z1+、Z1-：第1 路探测总线输出端子；
Z2+、Z2-：第2 路探测总线输出端子；
Z3+、Z3-：第3 路探测总线输出端子；。
Z4+、Z4-：第4 路探测总线输出端子。
布线要求：
a．信号二总线Z1、Z2 采用阻燃RVS 双绞线，截面积≥1.0mm2
b．通讯总线A、B 采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．电源线采用阻燃BV 线，截面积≥2.5mm2
1.2.4 应用设计举例
参见第二部分GST 火灾自动报警及消防联动控制系统设计参考。
