海湾GST-BT（R）001M 型点型可燃气体探测器

GST-BT（R）001M 点型可燃气体探测器采用半导体气敏元件，工作稳定，采用吸顶与底座旋接

安装方式，安装简单，接线方便，可与我公司生产的各类火灾报警控制器配合应用。用于家庭、宾

馆、公寓等存在可燃气体的场所进行安全监控。该系列探测器品种齐全，可以检测天然气（T）、人

工煤气（R）。采用DC24V 供电。可提供一对有源触点用于直接控制煤气管道电磁阀。

2.1.2 主要技术指标

(1) 检测元件：半导体自然扩散式

(2) 工作电压：DC24V，允许范围DC12V～DC28V

(3) 功耗：

GST-BT001M：正常监视≤0.8W

报警状态≤3W

GST-BR001M：正常监视≤1.5W

报警状态≤4W

(4) 报警浓度：天然气(BT 系列)： 5000×10-6 (10%LEL)

人工煤气(BR 系列)：400×10-6 ( 1%LEL)

(5) 预热时间：3 分钟～6 分钟

(6) 报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声

(7) 有源触点：适用于DC12V 单向直流脉冲电磁阀，电磁阀驱动能力：1000μF 电容放电

(8) 使用环境：

温度：-10℃ ～ +50℃

相对湿度≤95%，不结露

(9) 编码方式：十进制电子编码

(10) 外形尺寸：

直径:108mm，高:55mm

2.1.3 结构特征、安装与布线

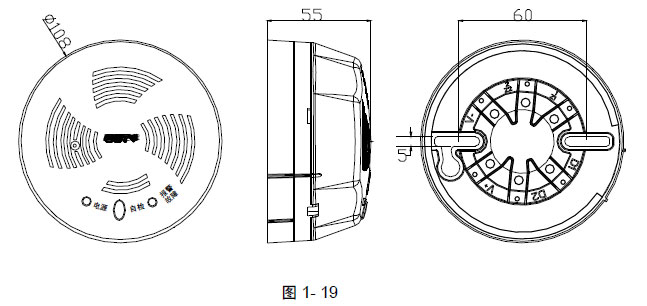

GST-BT（R）001M 点型可燃气体探测器由两部分构成：探测器及底座，示意图如图1- 19 所示。

安装与接线：

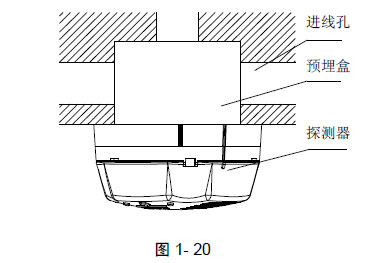

首先将探测器底座固定在86H50 预埋盒上，然后根据接线端子说明，将引线固定到底座上，再

将探测器安装到底座上，其安装示意图如图1- 20 所示。

其对外接线端子示意图如图1- 21：

其中：

D1、D2：接电源总线，无极性

Z1、Z2：接信号总线，无极性

V+、V-：接管道电磁阀，探测器连续报警3s～7s 后，V+、V-之间输出一个正向12V 脉冲

布线要求：信号线Z1、Z2 及V＋、V-可选用截面积≥1.0mm2 的阻燃RVS 型铜芯线；电源线D1、

D2、应选用截面积≥2.5mm2 的阻燃BV 型线。
