松江云安JB-3102气体灭火控制操作

在“联动编程”菜单中，选择第1列下“9．气体灭火”后按确认键，在LCD显示屏上会显示下级菜单：

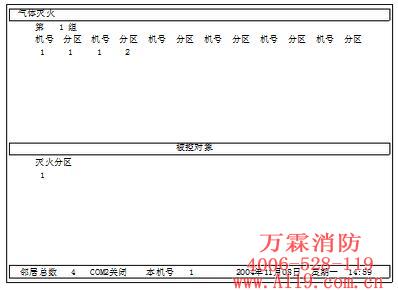

附图说明：

 （1）．JB-3102型模拟量智能型火灾报警控制器（联动型）能与ZY-4A型气体灭火控制盘配套使用。一台
控制器可带8套ZY-4A型气体灭火控制盘，具备监控32个灭火区的气体灭火控制功能。

（2）．“气体灭火”编程是用来确定灭火区与两个分区号（一个是烟感分区号；另一个是温感分区号。）之
间的对应关系。简单说来，在同一灭火区中烟、温两个“分区与”后，控制器给ZY-4A灭火盘发出满足“灭火条件”的火警信号，点亮套ZY-4A灭火盘一区显示面板上的火警指示灯和一区声光报警指示灯，同时一区现场的声光报警器被启动，发出声光报警信号。于是，由“火灾报警”启动方式引起的一区放气延时阶段就此开始。（详见ZY-4A型气体灭火控制盘使用说明书。）

 （3）．具体编程方法与“分区与”编程类似。不同的是分区号只能填写2个（一个是烟感分区号；另一个
是温感分区号。），对应的灭火区只能填写1个。

（4）．有关气体灭火的设置，还有“8．1-7气体灭火”的灭火区数和延时时间的设置，详见后面的有关部
分。上面讲到过气体灭火分区的等级为，建议若系统有32个灭火分区的话，灭火系统的分区号占用1?64号。按防火分区或防烟分区来划分的分区号从65号开始编写。用户也可以按其它方法自行编写，但总的原则是必须要分清分区号的用途，不要搞混淆了。

 （5）．在查看气体灭火的分区编程时，用左右键来选择组号。若用数字键来查看，必须要用确认键来配合。 8．1-3-1-10  故障总报：在“联动编程”菜单中，选择第1列下“10．故障总报”后按确认键，在LCD显示屏上会显示下级菜单：

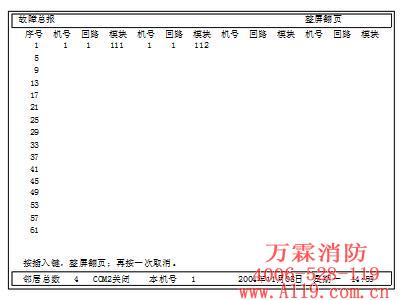

附图说明：

（1）．参与“故障总报”编程的联动模块，在控制器内只要有一个探测点报故障或产生任意一种系统故障
时，该联动模块就能被启动。“故障总报”联动模块的延时时间一律为3秒。（不管其在任何逻辑编程中的延时时间是多少）如果有多个“故障总报”联动模块时，它们会根据“故障总报”编程的先后次序以每隔1秒的时间间隔自行排列启动。

（2）．参与“故障总报”编程的联动模块，只要在序号的后面填写机号、回路号、模块地址号即可。“故
障总报”的联动模块的总数不超过64个。另外，“故障总报”编程可实现“跨机联动”。

（3）．上图中有2个“故障总报”的联动模块，即1号机1回路的111号和112号两个控制模块。

停止逻辑：在“联动编程”菜单中，选择第1列下“11．停止逻辑”后按确认键，在LCD显示屏上会显示下级菜单：

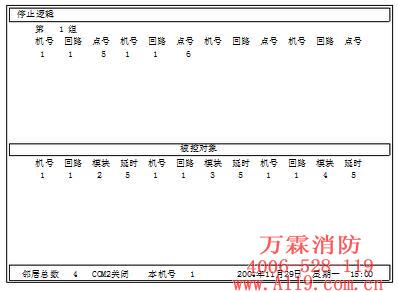

附图说明：

 （1）．参与“停止逻辑”编程的探测器或控制模块，只要有火警或接收到反馈时，被控对象的联动模块将
全部释放。“停止逻辑”联动模块释放的延时时间由编程决定。组号至少可编到50组以上。

 （2）．参与“停止逻辑”编程的探测点数量不超过32个，其联动点的数量不超过24个。另外，“停止逻
辑”编程可实现“跨机联动”。

（3）．上图中，1号机1回路的5号和6号两个控制模块，其中任一控制模块被启动后接收到反馈信号。则被控对象的联动模块，1号机1回路的2、3、4号3个控制模块相继延时释放。
