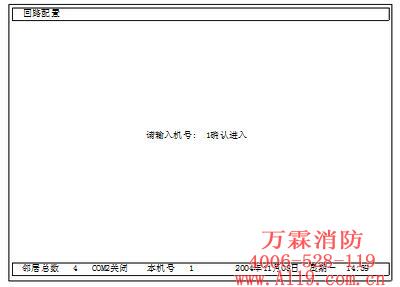

回路配置:在编程主菜单中,选择第1列下“1.回路配置”后,然后按确认键,首先出现一个“问机号的界面”,如下图所示:
附图说明:此说明在本机处,查看或编辑本机的回路配置。若在有网上邻居的系统中,可查看网上邻居(例2?5号机)的回路配置,但是不能修改其内容。

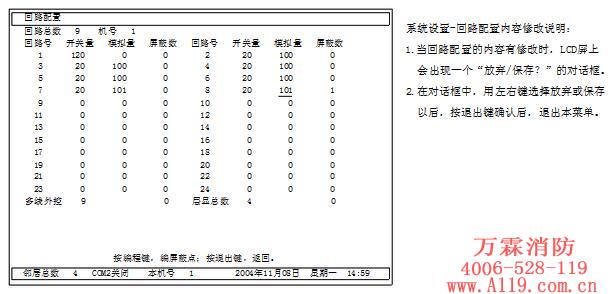

按下确认键后,在LCD屏上会显示下面的菜单:
附图说明:
(1).先填写回路总数为9(1?24),与实际上的8个回路有偏差,所以9回路通讯故障。本机号为1(1?16)。
(2).按下键后,交替使用数字键和右键,认真填写1回路的开关量数、模拟量数。每个全总线回路(以
下简称回路)中,控制模块、开关量探测器和各类输入模块,它们之间排列次序可以任意选择,统称为“开关量”。每回路开关量数不超过127。而每回路模拟量数不超过(200-实用的开关量数)。
(3).再按右键后,认真填写2回路的开关量数、模拟量数。其它回路,依此类推。
(4).交替使用下键和左右键,使光标到达多线外控后面,填写多线外控总数为9(1?64)。实际上本机只
带8个HJ-1807多线模块。所以在底边第2信息带第2区显示:多线控制板 2故障。
(5).按右键,使光标到达层显总数后面,填写层显总数为4(1?63)。实际上本机只带2台层显。所以在
底边第2信息带第3区交替显示:层显 3故障和层显 4故障。
(6).在上述的编程中,若层显、多线模块或某回路中需要有屏蔽点,可以将光标移到该项下面时,按编
程键后,在LCD显示屏的中央会出现“编辑屏蔽点”的对话框。在它的前部出现一个彩色的“0”字,它是键入屏蔽点地址号的地方。一行可写入8个屏蔽点,三行可屏蔽24个屏蔽点。多线外控、层显以及每个回路的屏蔽数会自动进行校正。
(7).多线外控总数不超过64;层显总数不超过63。
(8).在“回路配置”中,回路总数、机号、开关量数、模拟量数、屏蔽点数、多线外控数、层显总数等

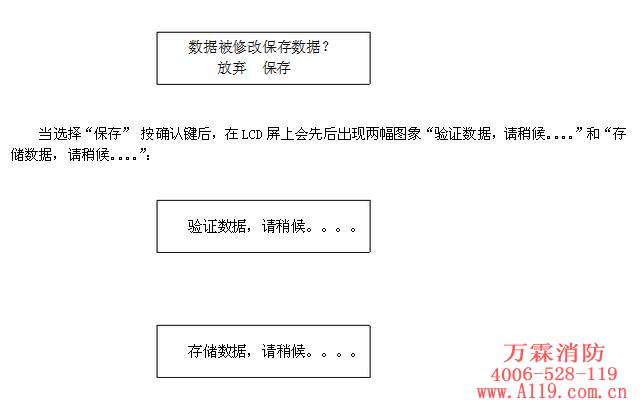

有改动时,按退出键后在LCD屏上会出现一个“放弃/保存”的对话框(参见下图)。若确认修改有效,按右键来选择“保存”后再按一下确认键即可;若不需要修改,则直接按一下确认键,决定放弃了。

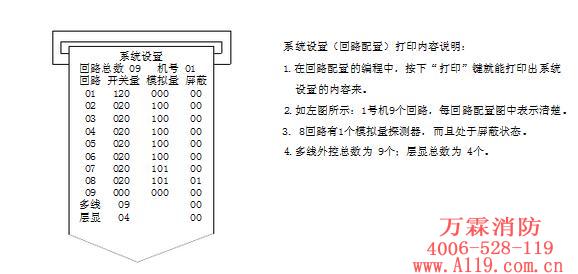

(9).在回路配置编程时,按下“打印”键,能自动打印出系统设置的详细情况如下:
