1　概述

GST-QKP01火灾报警控制器、气体灭火控制器（简称为GST-QKP01）是海湾公司为适应工程设计的需要而开发的。GST-QKP01为典型的气体灭火控制装置，可配接感烟/感温/火焰探测器、手动报警按钮、紧急启/停按钮、声光警报器、气体喷洒指示灯、手自动转换开关以及输出模块等，具有火灾探测和气体灭火控制功能，可实现1个防火区的火灾报警和气体灭火控制。

GST-QKP01满足GB 4717-2005 《火灾报警控制器》和GB 16806-2006《消防联动控制器》中有关气体灭火控制器的要求，为室内使用设备。

2　功能

2.1　具有火灾探测及报警功能。

可连接本公司编码型感温、感烟和火焰等类型的探测器以及手动报警按钮，实现火灾探测和报警。

2.2　能控制实现气体灭火设备的启动喷洒，其启动方式有以下几种：

ü 通过火灾报警探测器和手钮报警联动启动气体灭火；

ü 通过按下现场紧急启动按钮来启动气体灭火；

ü 通过按下GST-QKP01面板上的【启动】按键来启动气体灭火。

2.3　GST-QKP01收到启动控制信号后能启动现场的区域讯响器报警、自动显示延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。

2.4　延时启动的延时时间在0～30秒连续可调。

2.5　具有停动功能，在延时期间，通过以下方式可紧急停止延时及其后续动作：

ü 按下GST-QKP01面板上的【停动】按键，可实现紧急停动；

ü 按下该控制区域内的现场紧急停动按钮，可实现紧急停动；

ü 通过火灾报警控制器（联动型）发出停动命令，可实现紧急停动；

ü 按下【确认】键并选择中止延时，可实现紧急停动。

2.6　具有手自动转换功能，可分别设置手动和自动工作方式。

在自动工作方式下，可实现火灾报警联动启动气体灭火。

在手动工作方式下，只能进行火灾报警，不能联动启动气体灭火，只能通过【启动】按键和现场紧急启动按钮才能启动气体灭火。

系统的手动和自动工作方式的设置可以通过现场的手自动转换开关实现，也可在GST-QKP01上进行设置，系统的手自动状态决定于后一次设置操作，且系统的手自动工作方式以设备上的工作方式指示灯的指示为准。

注意：手动工作方式只适于保护区有人时使用；保护区无人时应使用自动工作方式。

2.7　自身带有备电，在主电缺失时可自动进入备电运行状态；能给备电充电并有备电保护功能。

2.8　具有信息记录、查询功能，可保存后的999条记录。

3　特点

3.1　配置灵活、可靠性高

采用海湾成熟的总线技术实现与现场控制和报警设备的连接，紧急启/停按钮、用于指示喷洒的气体喷洒指示灯、区域讯响器和手自动转换开关等设备均可方便的连接到GST-QKP01上，布线简单方便且配置灵活。

鉴于气体灭火系统的特殊性，采用了可靠的设计方法，以故障导向为安全原则进行产品设计，并经过了严格测试，使产品具有了极高的可靠性。

3.2　功能强、控制方式灵活

GST-QKP01为一个完全开放的系统，可与火灾报警控制器（联动型）联网通信实现远程监控。

3.3　窗口化、汉字菜单式显示界面

采用窗口化菜单式命令，增加了每屏中所包含的信息量，当有多种类型的信息存在时，通过查询功能和箭头键操作可以方便的看到各种全面细致的显示信息，汉字菜单做到了明白易懂、方便直观，通过简单的操作（选择数字或移动光条）就可实现系统提供的多种功能。

3.4　模块式开关电源

供电电源为低压开关电源，对主、备电均作稳压处理，保证低压时系统仍能正常工作。充电部分采用开关恒流定压充电，保证输入AC187V对电池的可靠充电。

具有备电保护功能：备电供电时，当备电电压低于DC19V时系统将自动切断备电。

4　技术指标

4.1　工作电压：交流AC220V  50/60Hz ，允许电压变化范围 AC187V～AC242V；

4.2　功耗：监视状态功耗≤20W；功耗≤120W；

4.3　备用电源：2个DC12V/7Ah密封铅电池；

4.4　气体喷洒输出： DC24V/2A，脉冲方式/持续方式，可调；

4.5　辅助24V电源输出：0.6A；

4.6　电池充电电流：300mA；

4.7　液晶屏规格：128×64点，可同屏显示32个汉字信息；

4.8　容量

可带1个区的气体灭火设备，实现对1个防护区的保护。其中所带设备及数量如下：

ü 电磁阀：1个，额定电压DC24V,电流2A；

ü 压力开关：1个，常开触点，动作时闭合；

ü 区域讯响器：1～5个，编码地址范围1～90；

ü 气体喷洒指示灯：1～5个，编码地址范围1～90；

ü 紧急启/停按钮和手自动转换开关：共1～10个，编码地址范围1～90；

ü 输出模块：1～3个，编码地址范围1～90；

ü 点型感烟探测器：1～20个，编码地址范围1～90；

ü 其它探测器（如感温、火焰等）：1～20个，编码地址范围1～90；

ü 手动报警按钮：1～10个，编码地址范围1～90；

ü 声光警报器：1～2个，非编码。

4.9　线制

4.10　使用环境

ü 工作温度：-10℃~50℃

ü 相对湿度≤95%，不凝露

4.11　外形尺寸：长413mm×宽330mm×厚97mm。

4.12　重量：约11kg。

4.13　壁挂安装于防护区门口，支持上进线方式。

5　结构特征及配置说明

GST-QKP01典型配置包括：控制板、电源模块、联网板、滤波器、电池和液晶等。

5.1　外观及面板说明

5.1.1　外观及面板

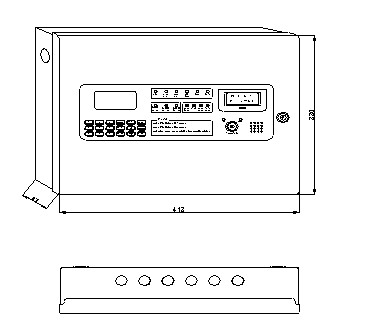

外观示意图如图5-1所示。

图1-1

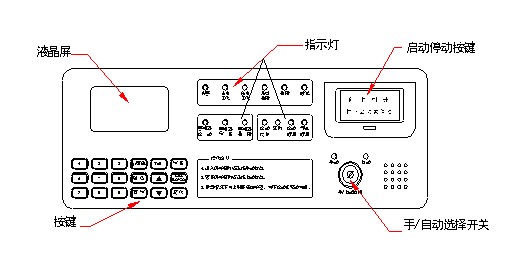

面板示意图如图5-2所示。

图5-1

5.1.2　指示灯

ü 火警：红色，有火警信息时点亮。

ü 主电工作：绿色，AC220V、50Hz/60Hz交流电源供电时点亮。

ü 备电工作：绿色，内部蓄电池供电时点亮。

ü 系统故障：黄色，有系统故障时此灯点亮，故障消除后此灯熄灭。

ü 故障：黄色，有故障时此灯点亮，故障消除后此灯熄灭。

ü 检修：黄色，设备处于检修状态时点亮。

ü 警报器启动：红色，现场警报器启动时点亮。

ü 警报器消音：绿色，现场警报器消音时点亮，复位清除。

ü 警报器故障：黄色，警报器故障或与警报器相连的线路故障时点亮。

ü 启动控制：红色，控制区现场声光警报器、输出模块启动时点亮。

ü 延时：红色，气体灭火延时阶段时点亮，延时结束后熄灭。

ü 启动喷洒：红色，开始输出启动喷洒信号时点亮，复位熄灭。

ü 气体喷洒：红色，压力开关动作、触点闭合后点亮，复位熄灭。

ü 手动：绿色，点亮时表示系统处于手动工作方式。

ü 自动：红色，点亮时表示系统处于自动工作方式。

5.1.3　按键

ü 消音：有蜂鸣器报警时按此键可消音，新故障或新启动动作发生后退出消音状态。

ü 复位：按下此键GST-QKP01复位，需要输入用户密码。

ü 菜单：通过此键及选择菜单中相应选项、执行相应功能，可完成系统或某区信息的参数设置、模式设置、调试等。

ü 确认：配合键，通过此键表示对选项或输入参数的认可。

ü 取消：配合键，通过此键表示结束当前界面，返回上一级菜单。

ü 箭头（5、6）：配合键，通过此2键进行选项操作。

ü 数字键（0～9）：输入参数或选项时使用。

ü 切换键TAB：用于数据块的切换或者换页。

ü 【启动】按钮：按下时GST-QKP01开始延时启动气体灭火。

ü 【停动】按钮：在延时启动过程中按此键可中止延时过程，同时停止区域讯响器和启动控制输出。

ü 警报器消音/启动键：控制警报器的启动和停动，按下时可切换报警器当前状态。

5.1.4　手自动转换开关

通过钥匙锁控制，将钥匙转向所要设置的状态约2秒到指示灯点亮即可。

5.1.5　内部检修开关

开关位置如图5-3所示。此开关在进行系统检修时使用，当开关切到【开】位时断开电磁阀输出的总电源，GST-QKP01处于检修状态、检修灯点亮；正常运行时应将开关切到【关】位、检修灯熄灭。

5.2　内部结构说明

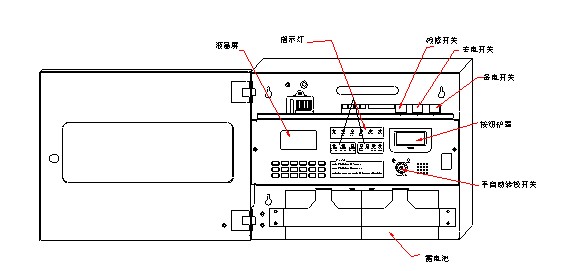

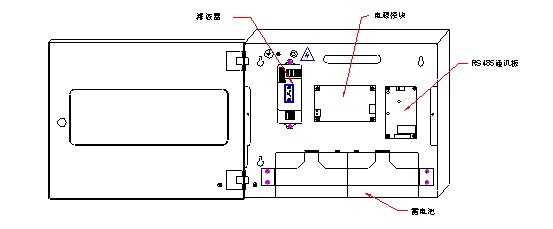

打开箱门后的示意图如图5-3所示。

图5-1

去掉控制面板后的示意图如图5-4所示。

图5-2

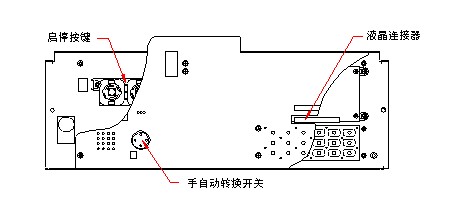

控制面板后视图如图5-5所示。

图5-3

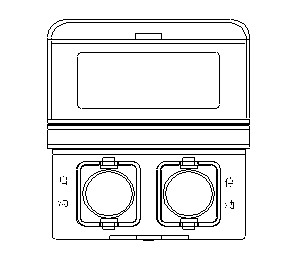

按键护罩翻开后的示意图如图5-6所示。

图5-4

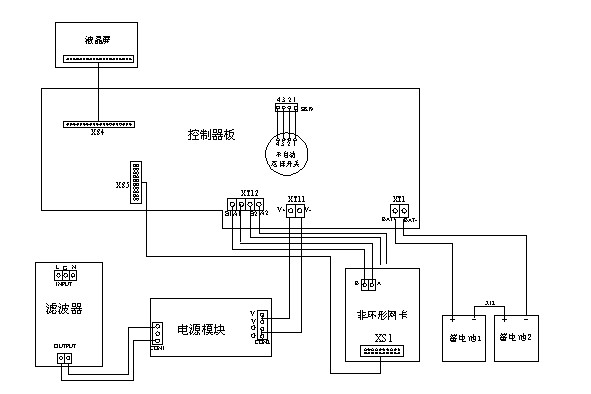

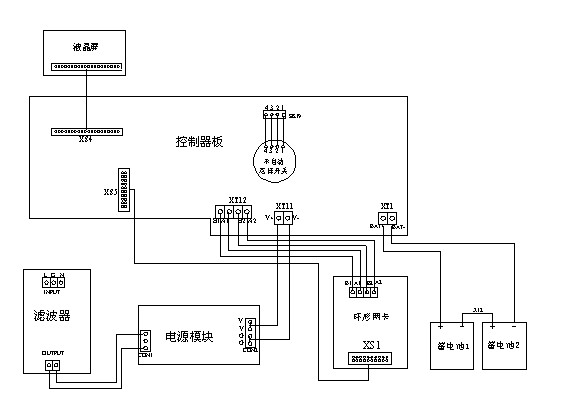

内部连线见“附录一 整机内部接线示意图”。

5.3　外接端子说明

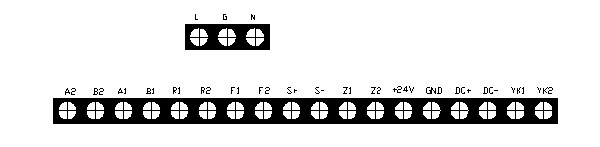

GST-QKP01外接端子如图5-7所示。

图5-1

其中：

ü L、G、N：交流220V接线端子。

ü A1、B1/A2、B2：与火灾报警控制器（联动型）相连的通讯总线端子。

ü R1、R2：喷洒指示输出端子，常开触点，压力开关动作时闭合。

ü F1、F2：故障输出端子，常开触点，有故障时闭合。

ü S+、S-：声光驱动输出端子，接非编码声光警报器；有火警动作时启动输出DC24V信号。

ü Z1、Z2：总线输出端子，连接编码探测器、手动报警按钮、紧急启/停按钮、区域讯响器、气体喷洒指示灯、输出模块、手自动转换开关等总线设备。

ü ＋24V、GND:各区的辅助电源输出端子，为现场的系统设备如区域讯响器、气体喷洒指示灯和输出模块供电。

ü DC+、DC-：电磁阀的驱动信号输出端子，通常该端子间输出电压小于DC0.7V，启动时输出DC24V电压且2A的信号。终端匹配电阻为4.7kΩ/0.25W。

ü YK1、YK2：气体释放反馈信号输入端，应输入动合型干触点信号。其终端匹配电阻为4.7kΩ/0.25W。

5.4　布线要求

ü 通信总线(Z1,Z2)应选用截面积≥1.0mm2的双绞线，长不超过500m。

ü 电源输出(+24V,GND)连接线应选用截面积1.0~2.0mm2 RV线，长不超过500m。

ü 驱动钢瓶输出端（DC+,DC-）连接线应选用截面积≥1.5 mm2 RV线。如果电缆长度大于50m，则选用截面积≥2.5mm2 RV线。应计算线损压降、保证电磁阀的低工作电压。

ü 外接RS485总线连线应选用截面积≥1.0mm2 双绞线，线长不超过1200m。

ü 其它端子连接线应选用截面积≥1.0mm2 RV线。

ü 交流电源线应采用耐压750V以上的三芯绝缘线。

ü GST-QKP01机壳接地线宜用4mm2的铜导线，接地电阻应小于4Ω。

5.5　接线说明

5.5.1　与火灾报警控制器（联动型）的连接

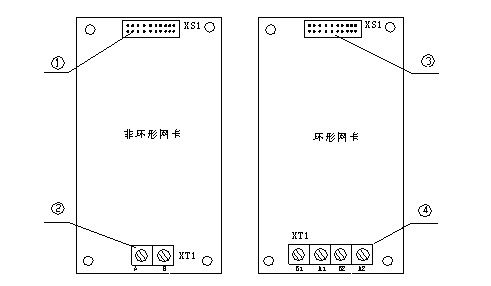

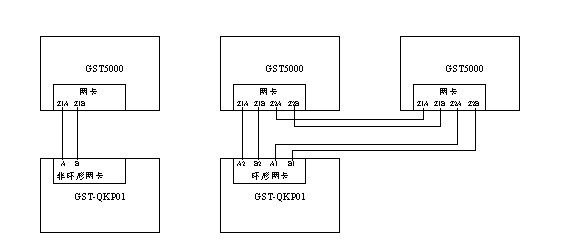

GST-QKP01可通过本地网卡与火灾报警控制器（联动型）联网，本地网卡分两种，结构示意图如图5-8所示，组成GST控制网络时GST-QKP01本地网卡的通讯线端子均接入RS-485网络总线，图5-9为GST-QKP01两种本地网卡分别与JB-QG/QT-GST5000火灾报警控制器（联动型）（以下简称GST5000）联网接线示意图。

①、③：20P数据线，接GST-QKP01控制器主板。

②、④：RS-485网络通讯线（A、B）。

图5-1

图5-2

系统其它设备的接法参见图5-11。

5.5.2　与电磁阀的连接

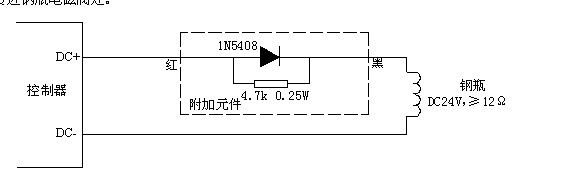

GST-QKP01驱动钢瓶电磁阀输出的布线方式如图5-10所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。

图5-1

系统其它设备的接法参见图5-11。

5.5.3　典型系统接线图

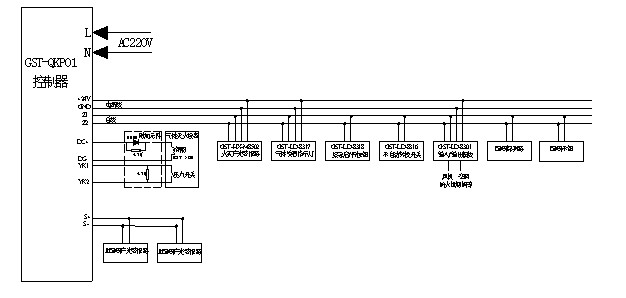

典型系统接线图如图5-11所示。

图5-1

6　安装与调试

6.1　开箱检查

检查装箱单的内容是否与订货配置相符。打开包装箱后，根据装箱单的内容对箱内的货物逐一检查，主要检查内容包括：安装使用说明书、保险管、箱门钥匙和手自动转换锁钥匙等，核对无误后再对外观进行必要的检查。检查中如发现有不符合要求的情况请与供应商联系。

6.2　内部配置及连接状况检查

参照本说明书第5章的介绍对内部配置进行检查，若发现连接线有脱落、与说明书介绍不符合或标识不清等情况，请与供应商或海湾公司技术服务部联系。

6.3　开机检查

GST-QKP01进入现场后，应接通电源进行开机检查。检查内容包括：

ü 观察液晶显示是否正常、指示灯是否能全部点亮，蜂鸣器是否能发出洪亮的警报声音（也可用声光自检功能检查）；

ü 开机后，观察有无电源故障，操作按键时是否有嘀嘀声等；

ü 电源输出和总线输出的电压是否正常、是否能正确注册所带现场设备等。如在某一步发现异常，可参照第8章故障处理说明部分适当处理，如问题仍然不能彻底解决，请通知相关部门。

6.4　安装方法

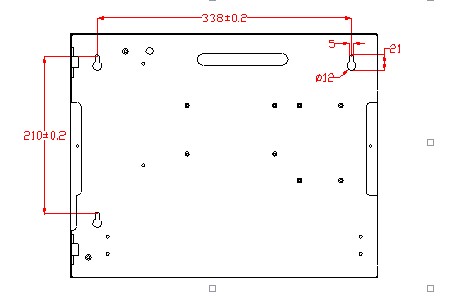

GST-QKP01采用壁挂式安装，安装尺寸如图6-1所示。用3个M6的膨胀螺栓将其固定在牢固的墙壁上。

图6-1

6.5　外部设备检查

6.5.1　外接线状态检查

检查与GST-QKP01相连的总线状况，测量总线与地、总线与DC24V电源线、DC24V电源线与地之间的绝缘电阻以及总线回路的负载状况。其中，绝缘电阻应大于20MΩ，总线回路负载应大于1kΩ。

6.5.2　设备编码和检查

在设备安装时，应按表 1所列范围对设备进行编码，如果编码不在指定范围或者有重复编码，注册后GST-QKP01将自动进行调整。

检查回路设备状况，即设备数量、编码及工作状态是否符合设计要求，排除存在的故障，做好系统连接的准备。

注：

1． 下表中“可识别/定义类型”一栏中，列举了GST-QKP01注册时能识别的“设备类型”。如果GST-QKP01注册的设备不是表中所列举的“设备类型”，注册后显示“未定义”，在GST-QKP01上将此编码点定义“可识别/定义类型”一栏中的任意“定义数值”，此编码点将显示所定义的设备类型，如GST-LD-8300单输入模块，GST-QKP01注册后显示“未定义”，将GST-QKP01注册的这一编码点定义为“03”，GST-QKP01将显示这一编码点的设备类型为“点型感烟”。

2． 对于GST-LD-8301模块，如果控制防火阀、空调可定义为“防火阀”类型，如果控制声光警报器、警铃等可定义为“迅响器”类型。

表 1

6.6　接线

主机及外部设备检查完毕后，如各项测试均符合要求，请参照第5章的有关说明将外部设备与GST-QKP01进行正确的连接，每一步连接后都应再次进行测试。

注意：出厂时，GST-QKP01的电磁阀和压力开关、声光外接端子均并有负载电阻，在安装接线时，需将负载电阻取下，按系统图接好负载和匹配电路。

6.7　调试

警告：由于气体灭火的特殊性，调试时一定要先断开与电磁阀的连线，以免因操作不当或线路问题产生误喷而造成不可挽回的人员伤亡和财产损失！

接线完成后，经过仔细检查无误便可以进行开机调试了，调试可以参照以下步骤：

6.7.1　断开电磁阀连线

断开电磁阀与系统的连线，用4.7kΩ/0.25W电阻接到电磁阀驱动信号输出端。

6.7.2　GST-QKP01设置

开机后，操作【菜单】键可进行用户设置和系统设置（管理员权限），通过选择和输入相关参数终完成对GST-QKP01工作状态和工作参数等的设置，包括GST-QKP01的联网地址、时钟、探测器联动方式、手动或自动工作状态、启动延时时间和输出脉宽等内容。

6.7.3　GST-QKP01总线设备注册和检查

启动注册过程，查看总线设备的注册情况是否和实际情况一致，如发生大面积丢失，应首先检查电源和总线是否存在故障，然后对个别设备检查，之后重新进行注册检查。

注册后应通过查询功能检查各区的外围设备的数量、设备类型以及编码点等是否正确，如需要可以通过GST-QKP01或编码器修改设备编码，参见表 1。

注意：GST-QKP01对重码设备或编码超范围的设备自动改码，故注册后应核对记录。

6.7.4　向火灾报警控制器（联动型）注册

先在火灾报警控制器（联动型）上进行联网设置和设备定义，然后启动火灾报警控制器（联动型）注册过程，查看GST-QKP01是否能正确注册到相连的火灾报警控制器（联动型）上，如有问题，重点检查RS485的A、B通讯线。

6.7.5　试验

6.7.5.1　手动启停气体喷洒试验

6.7.5.1.1　手动延时启动试验

可通过现场的紧急启动按钮及GST-QKP01上的【启动】按键来实现对气体灭火设备的延时启动控制。

ü 当按下保护区现场的紧急启动按钮或GST-QKP01上的【启动】按键时，GST-QKP01开始延时启动阶段，倒计时显示延时时间，延时结束后将输出启动电磁阀的信号, 用万用表测量DC+、DC-间应有DC24V信号，电压输出时间等于设定的脉冲时间（脉冲状态下，持续状态时脉冲时间无效）。

ü 在延时过程中区域讯响器将动作。

注：GST-QKP01的延时启动时间可通过菜单设定，根据现场情况在0～30秒间设定。

6.7.5.1.2　停动控制试验

在延时期间进行停动操作，GST-QKP01即停止延时、延时灯熄灭，停止区域讯响器和启动控制的输出，系统恢复延时前的状态。停动操作有以下几种方式：

ü 在延时期间，按下GST-QKP01上的【停动】按键，便可实现紧急停动。

ü 在延时期间，按下现场紧急停动按钮，可实现紧急停动。

ü 在延时期间，还可通过火灾报警控制器（联动型）的命令进行停动控制（详细内容请参见相应火灾报警控制器（联动型）的安装使用说明书）。

ü 在延时期间，按下GST-QKP01上的【确认】键并选择中止延时，可实现停动。

注意：停动操作必须在延时阶段才有效，延时之前和开始输出电磁阀信号后的停动控制操作均无效！！

6.7.5.2　联动启动试验

ü 按设定的探测器报警联动方式使相应探测器报警，观察GST-QKP01，应按预定逻辑启动气体灭火过程。

ü 使GST-QKP01工作在自动状态下，通过GST-QKP01所连接的火灾报警控制器（联动型）进行联动启动，GST-QKP01收到命令之后应开始延时启动气体灭火。

6.7.5.3　模拟压力开关反馈试验

将GST-QKP01上的YK1和YK2短路，GST-QKP01将显示“反馈”及相应时间，同时控制面板上的“气体喷洒”指示灯点亮。

6.7.5.4　手自动控制转换功能试验

在自动状态下转动手自动控制转换开关钥匙至手动指示灯位置并停留约2秒时间，手动指示灯亮表明状态转为手动。可用相同的方法将GST-QKP01状态由手动转为自动。

6.7.5.5　检修功能试验

ü 当GST-QKP01的检修开关处于“开”位置时，GST-QKP01面板上的检修指示灯点亮，对GST-QKP01进行气体喷洒启动试验时，GST-QKP01的启动喷洒指示不点亮，电磁阀端子无电压输出；

ü 将检修开关拨回到“关”的位置，对GST-QKP01进行启动功能试验时，GST-QKP01的状态指示及电磁阀的输出均恢复正常。

6.7.5.6　故障试验

ü GST-QKP01与电磁阀相连接的线路发生断路、短路时，GST-QKP01报故障，【故障】指示灯应点亮。

ü GST-QKP01与压力开关相连接的线路发生断路时，GST-QKP01报故障，【故障】指示灯应点亮。

ü GST-QKP01的总线设备从总线上被摘除时，如果GST-QKP01区域总线处于正常状态，GST-QKP01报故障，【故障】指示灯应点亮。

ü 当GST-QKP01主电缺失或电池线断开时，GST-QKP01报故障，【故障】指示灯应点亮。

上述故障发生后，GST-QKP01显示并记录相应故障信息，上报火灾报警控制器（联动型）；将故障排除后，相应指示灯熄灭，GST-QKP01回到正常监视状态。

6.7.6　调试完毕系统恢复

GST-QKP01开机无任何报警信息时，先用万用表检测DC+、DC-间电压、确认无电压后方可接入电磁阀和恢复系统的连线，填写记录。

警告：

气体钢瓶电磁阀接入24V电源即会启动，造成气体喷洒，因此调试过程中一定不要接电磁阀，待系统调试完全正常后再连接。

提醒操作者务必注意，气体灭火设备一旦收到启动电平信号就会瞬时完成喷洒灭火工作。对GST-QKP01的误操作一方面会导致重大的、不可挽回的损失，甚至是人员伤亡；另一方面也会在一定时期造成重要场所消防能力的削弱。启动这些设备应慎之又慎！

进行气体灭火设备的启动除了具备启动一般设备的条件外还应符合以下条件：

ü 进行气体灭火设备启动的人员必须是经过气体灭火知识培训合格的人员；

ü 确认火情确实需要启动气体灭火设备；

ü 确认气体灭火设备喷洒的保护区域内人员疏散已经完成。

气体灭火设备启动后，现场的压力开关将反馈设备动作信号，气体喷洒指示灯点亮，同时GST-QKP01向火灾报警控制器（联动型）报动作信息。

在开机前必须检查线路有无问题，如短路、开路、错接等。

调试完成后接入电磁阀线圈时必须先用万用表检测，确认无电压后方可接入，严禁违规操作！

7　操作说明

为适应不同级别的操作要求， GST-QKP01设置2级密码和2个控制锁作为操作级别权限，操作人员操作前需有相应权限的密码或钥匙才能进行操作，其中密码分用户密码和系统密码，系统密码可替代用户密码。

7.1　一般管理人员的操作

7.1.1　开机、关机和自检

当调试工作完成后，用户就可以按以下顺序进行开机操作：

ü 置GST-QKP01检修开关于【开】位；

ü 打开GST-QKP01主电开关；

ü 打开GST-QKP01备电开关；

完成以上操作后，GST-QKP01上电进入自动检查状态：指示灯全部点亮，液晶逐行显示，蜂鸣器发出报警音。自检完毕后，GST-QKP01面板上的“主电工作”、“检修”指示灯点亮，工作状态指示灯“自动”或“手动”灯点亮，液晶提示图7-1所示界面。

ü 置GST-QKP01检修开关于【关】位。

完成上述操作后，GST-QKP01面板“检修”指示灯熄灭，开机过程结束，GST-QKP01进入正常监视状态。

图7-1

关机过程按照与开机时相反的顺序关掉各开关即可。要注意备电开关一定要关闭，否则长时间放电会导致电池过度放电而损坏。

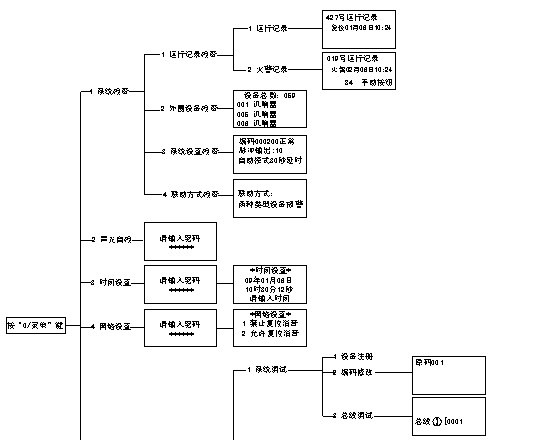

7.1.2　键盘操作说明

7.1.2.1　键盘的命令功能和字符功能

GST-QKP01的键盘分命令功能键和字符功能键。

【0/菜单】为双功能键，左部标识为字符功能，右部标识为命令功能。命令功能，只在监视状态下起作用；字符功能，只在进入菜单后，进行数据输入时才使用。

【消音】、【复位】、【警报器消音/启动】、【确认】、【取消】、【6】、【5】、【TAB】为命令功能键。

数字1-9为字符功能键。

7.1.2.2　数据输入的一般方法

在开始输入字符时，屏幕上会反白提示数据输入区域，按【确认】键或【TAB】键，系统将默认反白提示数据为输入数据。按下字符键，提示区原来显示的所有字符消失，显示的为刚刚键入的字符，并在下一输入位置显示提示光标（提示光标总指向新的字符输入位置，到输入区尾后自动指向输入区首位）。按【6】、【5】键，将光标移至输入区的任何一个字符位置，可对该字符进行修改。

编辑完一个数据输入区后，按【TAB】键，系统将反白提示下一个数据输入区。当位于后一个数据输入区时，按【TAB】键将返回到个数据输入区。不论光标位置在何处，按下【确认】键，都将所有屏幕上显示的字符存储。

在进行数据输入时，如果停止键盘输入，3分钟后系统将自动退出当前的数据输入状态，并且不存储当前的输入。

7.1.2.3　信息查看操作的方法

7.1.2.3.1　定义

事件信息：将火警、故障、动作、延时、启动喷洒、反馈等信息统称为事件信息。

焦点屏幕：查看事件信息时，事件信息类型为反白状态的信息屏幕被称为焦点屏幕。

焦点信息：焦点屏幕的当前信息被称为焦点信息。

7.1.2.3.2　操作方法

信息查看主要包括事件信息、系统检查两种情况，其基本方法如下：

ü 查看事件信息时，分屏状态下按【TAB】键可切换焦点屏幕，通过按【6】、【5】键可逐条查看焦点屏幕的各条信息；

ü 进入系统检查时，可通过按【TAB】键进行翻屏查看或选择按下相应选项的数字键查看运行记录、外围设备、系统设置、联动方式。

Ø 运行记录检查时，可通过选择按下相应选项的数字键进入相关选项，通过按【6】、【5】键可逐条查看各条信息。

Ø 外围设备检查时，可通过按【TAB】键进行翻屏查看或按【6】、【5】键逐条查看。

注意：在正常监视状态下进行操作时，【取消】键可使液晶屏幕返回到该屏幕的上一级屏幕，直至返回到正常监视状态。

7.1.2.4　键盘解锁和锁键盘

GST-QKP01开机默认为“锁键”状态，若进行功能键（除【0/菜单】、【TAB】、【消音】、【6】、【5】键外）操作或选择相关功能选项（除“系统检查”选项），液晶屏显示一个要求输入密码的界面（图7-2），此时输入正确的密码并按下【确认】键，才可继续操作，同时完成键盘解锁。GST-QKP01解锁后约3分钟不操作键盘或GST-QKP01复位后，自动进入锁键状态。

图7-1

7.1.3　信息显示及记录

7.1.3.1　本机信息显示

7.1.3.1.1　正常监视信息

GST-QKP01开机过程结束或复位完毕，面板“主电工作”指示灯点亮，工作状态指示灯“自动”或“手动”灯点亮，液晶显示如图7-1所示界面，GST-QKP01进入正常监视状态。

7.1.3.1.2　火警信息

当系统内火灾探测器报警或手动报警按钮被按下后，GST-QKP01将在10s内发出火警信号：

ü 液晶屏显示如图7-3所示火警信息，并点亮面板 “火警”指示灯，发出相应报警声；

ü 启动声光警报器发出现场声光报警信号，并点亮面板“警报器启动”指示灯；

ü 如果所报火警满足本机设定的联动方式，GST-QKP01将进入延时启动阶段，发出启动控制信号，点亮面板“启动控制”、“延时”指示灯，启动区域讯响器发出声光报警信号、启动输出模块联动现场消防设备。

图7-1

图7-3所示为GST-QKP01发出火警信号并无联动发生时液晶屏提示的信息，液晶上半屏按火警发生的时间顺序显示各条火警信息，显示的内容包括：火警发生的总数、编码点、时间和设备类型。其中屏幕上半屏的行显示首次火警信息，第二行显示近发生的全部火警信息。

图7-2

图7-4所示为GST-QKP01发出火警信号并联动进入延时启动时液晶屏提示的信息，液晶上半屏按火警发生的时间顺序显示各条火警信息，液晶下半屏显示延时启动剩余时间。

7.1.3.1.3　故障信息

GST-QKP01提示的故障信息一般可分为两类，一类为GST-QKP01内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、区域讯响器故障、输出模块故障等。

故障发生时，GST-QKP01将在100s内发出故障信号：

ü 点亮面板“故障”指示灯，发出相应报警声，并在故障输出端子上输出一个闭合触点（正常为常开触点）信号供外部设备接收；

ü 若GST-QKP01发生的为本机内部部件产生的故障，如系统故障或主备电故障，GST-QKP01液晶提示如图7-5所示故障信息，面板的相应指示灯按如下情况显示：

Ø 如提示的为系统故障，点亮面板 “系统故障”指示灯；

Ø 如提示的为主电故障，熄灭面板 “主电工作”指示灯，并点亮面板 “备电工作”指示灯。

ü 若GST-QKP01发生的为现场设备产生的故障，GST-QKP01液晶提示如图7-6所示故障信息。

图7-1

GST-QKP01发生故障时液晶屏提示的信息分两种：

①如图7-5所示为GST-QKP01在无火警提示并发出故障信号时液晶屏提示的信息，液晶下半屏按故障发生的时间顺序显示各条故障信息，显示的内容包括：故障发生的总数、时间和故障类型。

②如图7-6所示为GST-QKP01在无火警提示并发出故障信号时液晶屏提示的信息，液晶下半屏按故障发生的时间顺序显示各条故障信息，显示的内容包括：故障发生的总数、编码点、时间和设备类型。

图7-2

7.1.3.1.4　动作信息

当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下后，GST-QKP01发出急启按钮动作信号，同时发出启动控制信号，并立即进入到延时启动状态：

ü 液晶屏首先显示如图7-7所示动作信息，并发出相应报警声；

ü 液晶屏紧接显示如图7-8所示启动控制信息和图7-9所示延时信息，并发出启动控制信号，点亮相应指示灯，进入到延时启动阶段。

图7-1

图7-7所示为GST-QKP01在无火警提示并发出动作信号时液晶屏提示的信息，液晶下半屏按动作发生的时间顺序显示各条信息，显示的内容包括：动作发生的总数、编码点、时间和设备类型。

7.1.3.1.5　启动控制信息

当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下、或GST-QKP01面板【启动】键被按下，GST-QKP01发出启动控制信号，并立即进入到延时启动状态：

ü 液晶屏首先显示如图7-8所示启动控制信息，并点亮“启动控制”指示灯，发出相应报警声；

ü 启动区域讯响器发出现场声光报警信号，启动输出模块联动现场消防设备；

ü 液晶屏紧接显示如图7-9所示延时信息，点亮相应指示灯，立即进入到延时启动阶段。

图7-1

图7-8所示为GST-QKP01在无火警提示并发出启动控制信号时液晶屏提示的信息，液晶下半屏按启动控制发生的时间顺序显示各条信息，显示的内容包括：启动控制发生的总数及时间。

7.1.3.1.6　延时信息

当系统内紧急启/停按钮或手自动转换开关的启动按钮被按下、或GST-QKP01面板【启动】键被按下，GST-QKP01发出启动控制信号，并立即进入到延时启动状态，发出延时信号：GST-QKP01液晶屏显示如图7-9所示延时信息，并点亮延时指示灯，发出相应报警声

图7-1

图7-9所示为GST-QKP01在无火警提示并发出延时信号时液晶屏提示的信息，液晶下半屏按延时发生的时间顺序显示各条信息，显示的内容为延时启动剩余时间。其中图7-9中提示的延时启动剩余时间为24秒，并提示按下确认键可中止延时。

7.1.3.1.7　启动喷洒信息

当GST-QKP01延时启动结束或立即启动后，GST-QKP01发出启动喷洒信号：

ü GST-QKP01液晶屏显示如图7-10所示启动喷洒信息，点亮“启动喷洒”指示灯；

ü GST-QKP01电磁阀驱动端子输出DC24V信号，并启动气体喷洒指示灯发出现场气体喷洒的信息。

图7-1

图7-10所示为GST-QKP01在无火警提示并发出启动喷洒信号时液晶屏提示的信息，液晶下半屏按启动喷洒发出的时间顺序显示各条信息，显示的内容包括：启动喷洒发生的总数及时间。

7.1.3.1.8　反馈信息

当GST-QKP01接收到现场压力开关反馈的动作信号后，GST-QKP01发出反馈信号：

ü GST-QKP01液晶屏显示如图7-11所示反馈信息，并点亮“气体喷洒”指示灯，发出相应报警声；

ü GST-QKP01在喷洒指示输出端子上输出一个闭合触点（正常为常开触点）信号供外部设备接收，并启动气体喷洒指示灯发出现场气体喷洒的信息。

图7-1

图7-11所示为GST-QKP01在无火警提示并发出反馈信号时液晶屏提示的信息，液晶下半屏按反馈发出的时间顺序显示各条信息，显示的内容包括：反馈发生的总数、时间及反馈类型。

7.1.3.1.9　联动信息

当GST-QKP01和火灾报警控制器（联动型）联网后，可通过火灾报警控制器（联动型）联动启动GST-QKP01，GST-QKP01收到联动启动命令后，发出联动信号：

ü GST-QKP01液晶屏显示如图7-12所示联动信息，并发出相应报警声；

ü GST-QKP01如处于“自动”状态，将立即进入延时启动阶段。

图7-1

图7-12所示为GST-QKP01在无火警提示并发出联动信号时液晶屏提示的信息，液晶下半屏按联动发生的时间顺序显示，显示的内容包括：联动发生的总数及时间。

7.1.3.2　网络信息显示

GST-QKP01和GST系列火灾报警控制器（联动型）联网后，GST系列火灾报警控制器（联动型）可实时显示GST-QKP01监控区域的故障、火警、延时、启动、反馈等信息。

下面以和GST5000联网为例，对网络中1#机GST5000的液晶屏幕上显示的GST-QKP01上传的信息进行简单说明（详见GST5000说明书）。以下介绍的GST5000处于正常监控状态，除GST-QKP01上传的信息，GST5000没有其它信息显示，其中GST-QKP01的区定义编码为200100。

7.1.3.2.1　故障信息

当GST-QKP01检测到故障信号时，将故障信息上传给GST5000，GST5000接收到信息后，液晶屏将显示如图7-13所示界面。

图7-1

图7-13所示的是故障信息显示界面，界面中间部分为故障信息，首行显示了信息类型为“故障”信息，信息总数为3条，其中第1条是编码为200100区域编码点为51的点型感烟探测器报故障，第3条是编码为200100区域的GST-QKP01报备电故障。

7.1.3.2.2　火警信息

当GST-QKP01检测到火警信号时，将火警信息上传给GST5000，GST5000接收到信息后，液晶屏将显示如图7-14所示界面。

图7-1

图7-14所示的是火警信息显示界面，界面上方持续显示首警信息，界面第二部分显示GST-QKP01上传的全部火警信息，首行显示了信息类型为“火警”信息，信息总数为1条，其中第1条是编码为200100区域编码点为45的点型感烟探测器报火警。

7.1.3.2.3　延时信息

当GST-QKP01进入到延时启动状态时，将启动信息、延时信息上传给GST5000，GST5000接收到信息后，液晶屏将显示如图7-15所示的界面。

图7-1

图7-15所示的是启动、延时信息显示界面，界面第三部分显示GST-QKP01上传的全部启动信息，首行显示了信息类型为“启动”信息，信息总数为2条，其中第1条是编码为200100区域编码点为31的输出模块被启动；界面第四部分显示GST-QKP01上传的全部延时信息，首行显示了信息类型为“延时”信息，信息总数为1条，其中第1条是编码为200100区域处于延时状态。

7.1.3.2.4　启动信息

当GST-QKP01启动现场总线设备或气体喷洒时，GST-QKP01将启动信息上传给GST5000，GST5000接收到信息后，液晶屏将显示如图7-16所示的界面。

图7-1

7.1.3.2.5　反馈信息

当GST-QKP01收到压力开关的反馈信号时，GST-QKP01将反馈信息上传给GST5000，GST5000接收到信息后，液晶屏将显示如图7-17所示的反馈信息界面。

图7-1

7.1.3.3　信息查询

当GST-QKP01处于监视状态时可通过GST-QKP01的液晶查询运行记录、外围设备、系统设置、联动方式信息。

7.1.3.3.1　运行记录检查

GST-QKP01具有2个事件记录器，分别是999条的火警记录器用于专门记录火警事件信息，999条的运行记录器用于记录除火警以外的其它事件信息。

在设置操作界面如图7-18，按GST-QKP01面板的【1】键，进入系统检查操作界面。如图7-19所示的界面为系统检查操作界面按【TAB】上下翻页的图例。

图7-1

图7-2

在“系统检查操作”界面下，按GST-QKP01面板的【1】键，进入“运行记录检查”界面，分别选择按下数字键【1】或【2】可进入运行记录或火警记录的信息检查界面。如图7-20所示的界面为运行记录检查界面按分别选择按下【1】或【2】键后所进入的信息界面的图例。

图7-3

运行记录和火警记录的每条信息包括记录信息的顺序号、事件类型、时间、编码点、设备类型或事件汉字信息。

7.1.3.3.2　外围设备检查

系统内连接的现场总线设备经过GST-QKP01注册后，可通过GST-QKP01的外围设备查询界面进行查看。

在“系统检查操作”界面（图7-19）下，按GST-QKP01面板的【2】键，进入到外围注册设备信息显示界面（图7-21）。外围注册信息界面包括：注册设备总数、注册设备编码点、注册设备类型及报警类设备报警联动特性。

图7-1

7.1.3.3.3　系统设置检查

在“系统检查操作”界面（图7-19）下，按GST-QKP01面板的【3】键，进入图7-22所示的系统设置信息界面。系统设置信息界面包括：区域编码、区域工作状态、气体输出方式、区域工作模式。

图7-1

7.1.3.3.4　联动方式检查

GST-QKP01检测到满足预先设定的联动方式的火警后可自动启动气体喷洒灭火，GST-QKP01设置的联动方式可通过联动方式信息界面查询。

在“系统检查操作”界面（图7-19）下，按GST-QKP01面板的【4】键，进入图7-23所示的联动方式信息查询界面。

图7-1

7.1.4　声光自检

在GST-QKP01处于正常监视状态时，可对GST-QKP01的液晶、指示灯、蜂鸣器进行手动检测，以判断GST-QKP01的上述器件是否工作正常。手动检测过程如下：

ü 按下GST-QKP01面板的【0/菜单】键，GST-QKP01液晶屏显示如图7-18所示界面；

ü 按下面板的【2】键；

ü 输入用户密码，按下面板的【确认】键。

GST-QKP01自检过程中，指示灯全部点亮，液晶屏逐行显示，蜂鸣器发出报警声，自检完毕，GST-QKP01返回到正常监视状态。

7.1.5　时间设置

当GST-QKP01的时间需要重新调整时，可按以下步骤进行时间设置：

ü 按GST-QKP01【0/菜单】键，液晶屏会显示如图7-18所示界面；

ü 按下【3】键选择“3 时间设置”选项输入用户密码并确认后，屏幕显示出如图7-24所示界面。

图7-1

ü 可通过按【TAB】键来选择欲修改的数据块（年、月、日、时、分、秒的内容），使光标停在数据块的位，修改时间的具体操作参照“7.1.2.2　数据输入的一般方法”中的内容。修改完毕后，按【确认】键便得到了新的系统时间。

系统时间在GST-QKP01面板上的液晶屏幕上显示。通常显示的格式是月、日、时、分，在非菜单状态下，系统时间会显示在液晶屏幕中无事件信息显示的部分或全屏幕显示。

7.1.6　消音

当GST-QKP01处于火警、故障、延时、反馈等报警状态时，GST-QKP01发出相应报警音进行声提示。GST-QKP01报警音可通过消音操作消除，当GST-QKP01处于消音状态时，新报警信号可重新启动GST-QKP01发出报警音。

GST-QKP01可通过以下两种方式实现消音操作：

ü 当GST-QKP01发出报警音时，按下GST-QKP01面板【消音】键，消除GST-QKP01报警音；

ü 当GST-QKP01发出报警音时，通过和GST-QKP01联网的火灾报警控制器（联动型）进行消音操作，消除GST-QKP01报警音。

注：采用联网火灾报警控制器（联动型）进行消音，消音操作前应将GST-QKP01设置为允许网络复位消音方式，设置方法为：按下GST-QKP01面板【0/菜单】键，进入“设置操作”界面（图7-18），再按数字键【4】选择“4 网络设置”，液晶屏显示如图7-25所示的界面，按数字键【2】选择“2 允许复位消音”，即设置GST-QKP01为允许网络复位消音方式。

图7-1

7.1.7　复位

当火警或故障等处理完毕后，可通过复位操作对系统进行复位。

GST-QKP01可通过以下两种方式实现复位操作：

ü 当GST-QKP01处于监视状态时，按下GST-QKP01面板【复位】键，输入密码后按下面板【确认】键，复位系统；

ü 通过和GST-QKP01联网的火灾报警控制器（联动型）进行复位操作，复位系统。

注：采用联网火灾报警控制器（联动型）进行复位，复位操作前应将GST-QKP01设置为允许网络复位消音方式，设置方法参见7.1.6　中关于网络复位消音方式设置的注释。

系统复位时，GST-QKP01液晶屏提示如图7-26所示的信息，说明系统在复位操作过程中，此时操作人员应稍等片刻，待系统完成此项操作后再进行其它操作。复位完毕，系统进入到正常监视状态。

图7-1

通过复位可以完成以下功能：

ü 清除当前的所有火警、故障和反馈显示；

ü 复位所有联动设备；

ü 复位所有的启动命令；

ü 清除正处于延时启动的命令；

ü 清除消音状态。

7.1.8　气体灭火的紧急启动和停动

7.1.8.1　紧急启动

当收到火警信息后，已经确认火警且气体喷洒保护区内人员已经全部疏散，可对报警区域实施紧急启动。紧急启动可通过以下三种方式实现：

ü 按下现场报警区域紧急启动按钮；

ü 打开GST-QKP01上的黄色防护罩，捅破启动键的玻璃保护罩，按下【启动】键；

ü 当GST-QKP01处于“自动”工作状态时，通过火灾报警控制器（联动型）联动启动GST-QKP01。

通过火灾报警控制器（联动型）联动启动GST-QKP01，在启动之前必须先进行联网设置，具体联网设置方式见“7.2.3.1　联网设置”。

GST-QKP01延时启动期间，如确认可以立即启动气体喷洒，可手动结束延时，直接启动气体喷洒输出：

ü 按下GST-QKP01面板上的【确认】键。

ü 输入用户密码并按下GST-QKP01上的【确认】键，GST-QKP01液晶屏提示图7-27所示的信息界面，根据提示按下GST-QKP01面板【2】键立即启动。

图7-1

进入延时启动阶段后，GST-QKP01发出启动控制信号，点亮面板的“启动控制”、“延时”、“警报器启动”指示灯，蜂鸣器发出报警声，液晶屏显示延时信息，并启动区域讯响器发出声光报警信息、启动输出模块联动现场消防设备。

延时启动结束或者立即启动后，GST-QKP01熄灭“延时”灯，点亮“启动喷洒”指示灯，GST-QKP01输出驱动电磁阀的DC24V信号，液晶屏显示启动喷洒信息，启动现场气体喷洒指示灯指示气体喷洒。

7.1.8.2　紧急停动

当系统处于延时启动状态时，在火情得到控制不需进行气体喷洒灭火时，可紧急停止延时启动。紧急停动可通过以下四种方式实现：

ü 按下现场的紧急停动按钮；

ü 打开GST-QKP01上的黄色保护罩，捅破【停动】键的玻璃保护罩，按下【停动】键；　　　　　　　　

ü 按下GST-QKP01上的【确认】键，输入用户密码按【确认】，GST-QKP01液晶屏提示图7-27所示的信息界面，根据提示按下 【1】键立即停动；

ü 通过火灾报警控制器（联动型）联动停动GST-QKP01。

紧急停动后，GST-QKP01熄灭面板的“启动控制”、“延时”、“警报器启动”指示灯，停止报警声，液晶屏返回到系统工作正常界面，并停止区域讯响器和现场输出模块的输出，GST-QKP01回到正常监视状态。

7.1.9　警报器启动和停动

当保护区域出现火警GST-QKP01未报警时，可手动启动声光警报器进行火警声光报警；当确认火警且未确定气体喷洒保护区内人员已经全部疏散，可手动启动现场区域讯响器进行气体喷洒声光报警。当保护区域火情得到控制或不需进行气体喷洒灭火时，可手动停动声光警报器和区域讯响器。

警报器启动操作按以下步骤进行：

ü 按下GST-QKP01面板上的【警报器消音／启动】键；

ü 输入密码，按【确认】键后进入如图7-28所示界面；

ü 按【1】键启动声光警报器；按【2】键启动区域讯响器。

警报器停动操作按以下步骤进行：

ü 按下GST-QKP01面板上的【警报器消音／启动】键；

ü 输入密码，按【确认】键后进入如图7-29所示界面；

ü 按【1】键停动声光警报器；按【2】键停动区域讯响器。

图7-1

图7-2

7.1.10　火灾报警控制器的显示和操作

GST-QKP01与火灾报警控制器（联动型）联网后，GST-QKP01的设备可以按区在火灾报警控制器（联动型）上显示和操作。

火灾报警控制器（联动型）可以显示GST-QKP01上传的火警、故障、延时、启动、反馈信息，信息内容包含区号、设备类型和区汉字注释信息，具体内容见以下描述：

ü 火警信息：当GST-QKP01控制的设备报火警时，火灾报警控制器（联动型）将显示GST-QKP01上传的火警信息，报警点的编码是区号加上设备编码的和。

ü 故障信息：当GST-QKP01控制的设备或GST-QKP01本机发生故障时，火灾报警控制器（联动型）将显示GST-QKP01上传的故障信息。其中，讯响器、喷洒指示灯、紧急启停按钮、手自动转换开关、模块五类编码设备报故障时，故障点的编码是区号加上设备编码的和；电磁阀、压力开关、声光警报报故障时，故障点的编码是区号；GST-QKP01的主/备电故障、系统故障的编码总是以区号上报。

ü 延时信息：当GST-QKP01控制的区域进入延时启动状态时，火灾报警控制器（联动型）将显示GST-QKP01上传的延时信息，延时信息的编码为该区区号。

ü 启动信息：当GST-QKP01启动区域讯响器、模块、电磁阀后，火灾报警控制器（联动型）将显示GST-QKP01上传的启动信息，启动信息的编码为该区区号。

ü 反馈信息：当GST-QKP01检测到压力开关动作后，火灾报警控制器（联动型）将显示GST-QKP01上传的反馈信息，反馈信息的编码为该区区号。

注意：GST-QKP01区域的紧急启停按钮动作时，动作信息不上传火灾报警控制器（联动型）。

火灾报警控制器（联动型）可以对GST-QKP01进行启动、停动、复位、消音四项操作，具体操作方式见以下描述：

ü 在火灾报警控制器（联动型）上可以通过手动盘、键盘、联动公式等方式启/停GST-QKP01上的区域讯响器、喷洒指示灯、模块、电磁阀四种设备，操作时可按设备编码分类控制，方法和联动控制器上的其它设备相同，具体参见联动控制器说明书，设备编码按以下方式表示：假如GST-QKP01区定义为002000，002000区的设备编码可表示为：00200013讯响器、00020047喷洒指示灯、00200022模块、00020037气体启动。

注意：对GST-QKP01上的“气体启动”编码点进行启动操作时，该区必须处于“自动”状态，否则操作无效。

ü 火灾报警控制器（联动型）可对GST-QKP01进行复位、消音操作。

注意：要想使火灾报警控制器（联动型）对GST-QKP01的消音、复位操作有效，GST-QKP01的网络设置必需为“允许复位消音”方式。

7.2　系统管理员的操作

7.2.1　手自动工作状态设置

GST-QKP01和火灾报警控制器（联动型）联网后，GST-QKP01能否接收火灾报警控制器（联动型）的联动启动命令由GST-QKP01的手自动工作状态决定。当处于自动工作状态时，GST-QKP01能接收火灾报警控制器（联动型）的联动启动命令；当处于手动工作状态时，GST-QKP01不能接收火灾报警控制器（联动型）的联动启动命令。火灾报警控制器（联动型）的联动停动命令不受GST-QKP01的手自动工作状态影响。

GST-QKP01的手自动工作状态可通过以下方式设定：

ü 操作系统内的手自动转换开关，将手自动转换开关上的钥匙旋转到预设定的工作状态的位置，保持至欲设定工作状态的指示灯点亮即可；

ü 操作GST-QKP01，将其上的钥匙旋转到欲设定的工作状态的位置，保持至欲设定工作状态的指示灯点亮即可。

当气体灭火保护区有人作业时，应通过手自动转换开关将保护区设置为手动工作方式，当人员离开保护区时方可设为自动工作方式。

7.2.2　GST-QKP01上的设置

7.2.2.1　联网地址设置及区定义

GST-QKP01和火灾报警控制器（联动型）联网时，应首先设定GST-QKP01的网络地址。

联网后，GST-QKP01上传的信息在火灾报警控制器（联动型）上显示的二次码及火灾报警控制器（联动型）联动启动GST-QKP01的二次码，是由GST-QKP01区定义的编码号决定；火灾报警控制器（联动型）上显示的GST-QKP01的汉字注释信息由GST-QKP01区定义的汉字注释信息决定。

7.2.2.1.1　联网地址

GST-QKP01联网时不能作为网路中的1#机，其网络地址只能设置为02～32间的任意数。网络地址设置方式如下：

在系统设置操作界面（图7-30）下，按数字键【4】进入图7-31所示界面，输入数据（02～32间任意数），按【确认】键则网络地址修改完成。

图7-1

图7-2

如图7-31所示的界面为GST-QKP01网络地址设置界面，显示的数字为当前设置的本机编号，可以按数字键改变。注意此处所设置的网络地址号应不大于在火灾报警控制器（联动型）的联网设备数，否则会注册不上。

7.2.2.1.2　区定义

GST-QKP01的区定义包括两部分：编码及汉字注释定义。

GST-QKP01的区定义中的编码是区域二次码，本机信息在网络中显示信息的二次码都是区域的二次码，本机连接的现场总线设备的信息在网络中显示信息的二次码是本机区域二次码和报警总线设备地址码的和。区定义方式如下：

在系统设置操作界面（图7-30）下，按数字键【2】进入系统设置界面（图7-32），在系统设置界面下按数字键【1】进入如图7-32所示的区定义界面，定义完毕按【确认】键保存即可。

图7-1

如图7-32所示的界面为GST-QKP01的系统设置界面选择“1 区定义”后转入区定义界面的图例，其中区定义界面中的首行为本机区域二次码，下面两行为区域汉字注释汉字编码，每个汉字编码占4位，总共7个汉字共28位。

在GST-QKP01与火灾报警控制器（联动型）联网时，当设备发生火警、故障、延时、启动、反馈信息时，火灾报警控制器（联动型）上将显示发生信息设备的区号、设备类型以及区注释汉字信息；也可以通过区号和设备类型在火灾报警控制器（联动型）上对该区设备进行启/停操作。

注意：在定义6位区号时，建议对前3位编码，后3位仍保持为0，以便迅速识别区域总线设备的编码。如果GST-QKP01与火灾报警控制器（联动型）联网时，GST-QKP01区号不能与火灾报警控制器（联动型）上的其它设备的编码相同。

7.2.2.2　启动方式和启动延时时间设置

GST-QKP01可根据所配接气体设备选择启动方式，还可根据现场气体设备喷洒输出前需要处理的事情设置延时启动时间。启动方式和启动延时时间设置方式如下：

在系统设置界面（图7-32）下，按数字键【2】，进入图7-33所示界面，设置完毕按【确认】键保存即可。

图7-1

图7-33所示界面为启动方式和启动延时时间设置界面，其中首行为GST-QKP01输出方式设置，可设置为持续输出方式（输入数字0）和脉冲输出方式（输入1~9中任一数字），设置为脉冲输出方式时，应继续设定脉冲时间，脉冲时间可设为0~99之间任一数值；第三行为延时启动的延时时间设定，延时时间可设为0~30之间任一数值。

7.2.2.3　区域总线工作方式设置

GST-QKP01区域总线可根据现场总线设备的工作情况设置为调试和正常两种状态，当设置为调试状态时，GST-QKP01已经注册的现场总线设备由于故障无法巡检时GST-QKP01将不报此总线设备故障。

在系统设置界面（图7-32）下，按数字键【3】进入图7-34所示界面，设置完毕按【确认】键保存即可。

图7-1

图7-34所示为区域总线工作方式设置界面，输入数字0可设置为调试方式，输入1~9中任一数字可设置为正常方式。

7.2.2.4　本机火警联动启动方式设置

7.2.2.4.1　报警设备分组介绍：

GST-QKP01所配接的报火警设备根据报警联动特性分为报警1组设备、报警2组设备和两组外设备，报警联动特性的设置方法参见“7.2.4　类型及报警联动特性定义”介绍。

Ü 报警1组（对应特性1）：探测器、手动报警按钮及未定义设备可以通过设置联动特性归入本组。对于报警1组的设备，GST-QKP01不但提示词组设备的火警信息，而且在进行联动启动处理时也将此组火警作为联动启动的条件。

Ü 报警2组（对应特性2）：探测器、手动报警按钮及未定义设备可以通过设置联动特性归入本组。对于报警2组的设备，GST-QKP01不但提示词组设备的火警信息，而且在进行联动启动处理时也将此组火警作为联动启动的条件。

Ü 组外（对应特性0）：探测器、手动报警按钮及未定义设备可以通过设置联动特性归入本组。对于报警两组外的设备，GST-QKP01仅仅提示设备的火警信息，此火警不作为联动启动的条件。

注：GST-QKP01注册后固定将“点型感烟探测器”分在报警1组，将“点型感温探测器”分在报警２组。

7.2.2.4.2　设置方法

GST-QKP01接收到探测器或手动报警按钮上传的火警信息后，当报警条件满足预先设定的联动启动逻辑时，GST-QKP01自动启动气体灭火。GST-QKP01的联动方式设置如下：

在系统设置操作界面（图7-30）下，按数字键【3】进入 “联动方式”设置界面，如图7-35所示，输入选定联动方式的数字键，被选定联动方式将反白显示，退出“联动方式”设置界面即可。

图7-1

图7-35所示的界面为GST-QKP01的联动方式设置界面，反白显示的选项为当前所选联动方式，其中：

“1 两组报警”：选中此项后，GST-QKP01注册的报警类设备中，出现属性为报警1组和报警2组的探测器各有一个报警时，GST-QKP01将执行联动启动。

“2 任意两个报警”：选中此项后，GST-QKP01注册的报警类设备中，出现属性为报警1组和报警2组的任意两个探测器报警，GST-QKP01将执行联动启动。

7.2.2.5　系统密码修改

GST-QKP01密码可分为用户密码和系统密码（出厂默认值均为******），除“系统设置操作”需要系统密码外，其它具有权限限制的操作均需要用户密码。

在“系统设置操作”界面（图7-30），按数字键【5】进入“密码设置”界面，在“密码设置”界面下按数字键【1】 或【2】屏幕分别显示用户密码和系统密码设置界面，输入新密码，按【确认】键完成设置。

图7-1

图7-36所示的界面为GST-QKP01的密码设置界面分别选择【1】键和【２】键后液晶转入相应密码设置界面的图例，在任一密码设定界面下，设置前保存的为上次设定的密码，按照“7.1.2.2　数据输入的一般方法”输入新设定密码数值后按【确认】键保存即可。

7.2.3　火灾报警控制器（联动型）上的设置

GST-QKP01和GST系列火灾报警控制器（联动型）联网后，通过以下设置，可实现远程手/自动启停GST-QKP01的区域设备及手动消音、复位GST-QKP01，并可远程实时显示气体监控区域的火警、故障、延时、启动、反馈信息。

下面以和JB-QG/QT-GST5000火灾报警控制器（联动型）（以下简称为GST5000）联网为例对联网设置及联动公式编辑进行简单说明，详见相应火灾报警控制器（联动型）的说明书，其中GST5000作为主机定义为1#机。

7.2.3.1　联网设置

7.2.3.1.1　网络地址设置

要完成GST系列控制器联网，首先必须对接入网络的控制器进行网络地址设置，每台控制器均有一个的地址，且其地址号范围为1~32。当GST系列控制器作为主机接入网络中时，其地址应设置为1，作为从机接入网络中时，其地址应设置为2~32，其中GST-QKP01只能作为从机接入网络中。网络地址设置过程如下：

GST-QKP01的地址设置详见7.2.2.1　介绍。

对于GST5000，可按以下步骤进行地址设置：

按下GST5000【系统设置】键，输入系统密码，进入系统设置菜单（如图7-37）；

图7-1

选择第四项“4.通讯设置”，屏幕上会显示出如图7-38的五种通讯设置方式；

图7-2

选择“2.GST联网设置”菜单进入GST联网设置界面，如图7-39所示；

图7-3

图7-39所示界面中，回路编号为GST5000联网板所在的回路号，图中设置联网板所在的回路编号为02；网络编号为GST5000在以02号联网板组建的网络中的网络地址，其中GST5000作为网络中的1#主机，应设置为01，如图7-40所示。设置完成后按【确认】键，屏幕显示如图7-40，提示输入网络中联网GST-QKP01台数，输入完毕按【确认】键保存。

注：设置联网控制器“联网台数”时应注意，此处输入的参数应包含的从机地址，即当GST-QKP01的网络地址设置为03时，即使网络中只有GST5000和GST-QKP01两台控制器，此处的“联网台数”也应设置为03。

图7-4

按上图输入完毕，确认后屏幕显示如图7-41所示。

图7-5

图7-41提示GST5000需要对本机联网板进行网络信息设置，设置方法见表2：

表2

输入完成后按【确认】键后保存网络信息设置。

7.2.3.1.2　网络设备注册

地址设置完毕后，如果GST5000工作在“调试状态”，GST5000作为主机会自动搜索网络中的从机；如果GST5000工作在“监控状态”，应对GST5000进行设备注册操作，以搜索网络中的从机。

按下GST5000【系统设置】键，输入系统密码，进入系统设置菜单（如图7-37）。在系统设置界面下选择第三项“3.设备注册”，GST5000进入图7-42界面开始注册。

图7-1

完成设备注册后系统会进入图7-43界面显示注册信息。

图7-2

7.2.3.1.3　网络设备定义

GST5000注册网络设备后，必须定义网络中连接的GST-QKP01。定义方式如图7-44。按下GST5000【系统设置】键，输入系统密码，进入系统设置菜单，选择“2.设备定义”后，再选择“1.总线设备定义”，进入设备定义界面如图7-44所示，在通道号编辑框中输入GST5000的联网板号，设备号为要定义的GST系列GST-QKP01联网地址（范围001-032），如001号是指该条网络中的1号GST-QKP01，002号指的是该条网络中的2号GST-QKP01，003号指的是3号GST-QKP01……。用户编码是指网络中的GST-QKP01二次码，设备类型为39-从机。

图7-1

网络设备定义完毕，可通过GST5000进行查询。按下GST5000“设备查询”键，可查询到如图7-45所示的注册信息。

图7-2

7.2.3.2　联动公式编辑

GST-QKP01的设备可以按区在火灾报警控制器（联动型）上启动或停动，编写联动公式的方法和其他设备相同，设备表示由六位区号和两位设备类型号构成。如GST-QKP01区号定义为002000，设备分别表示为：00200013讯响器、00200047喷洒指示灯、00200022模块、00200037气体启动。具体联动公式的编写方法参见联动控制器的说明书。

注意：编写联动公式时，涉及GST-QKP01上的设备不能用通配符表示。

7.2.4　类型及报警联动特性定义

GST-QKP01能识别表1中所列的设备，表1中未列的设备不能识别，需要定义成表中所列的设备；报警类的设备需要设置报警联动特性，以便确定设备是否参与报警联动，这些都需要对GST-QKP01进行类型定义。

在系统设置操作界面（图7-30），按 【2】进入“系统设置”界面，再按【2】进入“类型定义”界面，如图7-46所示。

图7-1

输入预定义的编码点，按“确认”键，进入到如图7-47所示画面。

图7-2

输入预定义的设备类型值，按“确认”键，进入到如图7-48所示画面提示定义成功。

图7-3

如果预定义的类型为报警类型，输入预定义的设备类型后，进入到如图7-49所示画面，接着定义报警联动特性。

图7-4

输入数字“1”，如图7-49界面所示，此特性的设备对应报警1组，报火警后，GST-QKP01提示报警信息，并将此次火警参与联动启动处理。

图7-5

输入数字“2”，如图7-50界面所示，此特性的设备对应报警2组，报火警后，GST-QKP01提示报警信息，并将此次火警参与联动启动处理。

图7-6

输入数字“0（或3～9内的任一数值）”，如图7-51界面所示，此特性的设备不属于报警1组或报警2组，设备报火警后，GST-QKP01只提示报警信息，不将此次火警参与联动启动处理。

报警1数值输入完毕，按“确认”键，进入到如图7-52所示界面提示定义成功。其它参数确认界面类似。

图7-7

注：⒈表1为GST-QKP01能够识别的设备类型，这些设备GST-QKP01注册后不能修改设备类型；GST-QKP01注册上表1未列的设备后，可定义/修改此编码点的设备类型，可定义的类型仅限于表1所列的范围。

⒉报警类设备都具有报警联动特性，除“点型感烟（3）”、“点型感温（2）”固定报警联动特性分别为“报警1（1）”、“报警2（2）”外，其它报警类设备报警联动特性默认为“不联动（0）”，可通过“类型定义”菜单修改报警联动特性。

7.2.5　设备注册

7.2.5.1　GST-QKP01上总线设备注册

在系统设置操作界面（图7-30），按 【1】进入“系统调试”界面，再按【1】开始设备注册，后显示注册到的设备总数，如图7-53所示。

图7-1

在设备安装时，应按表1所列范围对设备进行编码，如果不在指定范围，开机后GST-QKP01将自动进行调整并在运行记录中记录更改前及更改后的地址码。

GST-QKP01在注册前应按表1对比所接设备是否为表中所列类型，如果不是表中所列类型，应在GST-QKP01上对此编码点进行设备定义，具体定义方法见“7.2.4　类型及报警联动特性定义”，如果不是表中类型且GST-QKP01未对此编码点进行设备定义，注册后GST-QKP01将报此编码点的故障。

注册完毕，也可对报未定义故障的编码点进行定义，具体定义方法见“7.2.4　类型及报警联动特性定义”，定义完毕，GST-QKP01将自动恢复此编码点的未定义故障。

7.2.5.2　总线设备注册编码的修改

在系统调试界面（图7-53）按【2】键可修改注册到的总线设备的编码（图7-54）。输入要更改的原码按【确认】，GST-QKP01显示并提示输入新码，输入按【确认】，界面显示OK后返回上一级操作界面。设备编码修改应在允许的范围内，修改以后需要重新进行设备注册以使设置生效。

图7-1

7.2.5.3　火灾报警控制器（联动型）上对GST-QKP01的注册

详细内容见7.2.3.1.2　网络设备注册。

7.3　检修

在进行系统检修时使用，可将检修开关切到【开】位、断开各区的电磁阀输出的总电源，保证即使误操作按钮也不会有启动信号输出，此时GST-QKP01检修指示灯点亮。

正常运行时应将开关切到【关】位、检修指示灯熄灭。

注意：检修结束后务必将开关切到【关】位，否则系统不能正常工作！

8　故障、异常信息处理和定期检查

 一般性故障处理，见表3。

表3

用户不能解决的故障和问题，请与供应商或海湾公司技术服务部联系。

9　注意事项

ü 对GST-QKP01或其控制的气体灭火设备进行检修时，必须首先关闭GST-QKP01电源或将检修开关置为【检修状态】（即开位）以切断输出回路的电源！检修结束后务必将开关切到【关】位，否则系统不能正常工作！

ü 无论任何情况下接入电磁阀线圈时必须先用万用表检测、确认安全后方可接入，严禁违规操作！

ü 为保证安全，控制盘必须正确接地。

ü GST-QKP01只能由专业技术人员进行维护和维修。

ü GST-QKP01属精密电子产品，需专人管理，严禁他人随意触动。

用户应认真做好值班记录，如发生报警或延时启动，应按说明书中方法进行停动操作，迅速确认火情后酌情处理。处理完毕后做执行记录，然后按【复位】键复位。

我公司负责GST-QKP01的保修，发现问题请及时和我公司技术服务部联系，用户不得自行拆开或维修，否则后果自负。

10　产品附件

ü 保险管：AC250V/1A 延时   2个

ü 二极管：IN5408  5个

ü 终端电阻（匹配电阻）：4.7k/0.25W   6个

ü M6膨胀螺栓: 2个

ü 说明书： 1本

附录一 整机内部接线示意图

附录二 控制器的菜单操作目录说明
