GST-LD-8304 型消防电话接口
GST-LD-8304 型消防电话接口主要用于将手提/固定消防电话分机连入总线制消防电话系统。
GST-LD-8304 型消防电话接口是一种编码接口，占用一个编码点，与
火灾报警控制器进行通讯
实现消防电话总机和消防电话分机的驳接，同时也实现消防电话总线断、短检线功能。当消防电话
分机的话筒被提起，消防电话分机通过消防电话接口自动向消防电话总机请求接入，接受请求后，
由
火灾报警控制器向该接口发出启动命令，将消防电话分机接入消防电话总线。当消防电话总机呼
叫时，通过
火灾报警控制器向电话接口发启动命令，电话接口将消防电话总线接到消防电话分机。
GST-LD-8304 型消防电话接口可连接一台固定消防电话分机或连接100 只消防电话插孔。
可通过四线水晶头插座直接连接GST-TS-100A 固定电话分机，通过连接TL1、TL2 端子的电话线连
接GST-LD-8312 消防电话插孔。多个电话插孔可并接在此电话线上。
主要技术指标
（1）工作电压：
总线电压：总线24V
电源电压：DC24V
（2）监视电流：
总线电流≤1mA
电源电流≤5mA
（3）动作电流：
总线电流≤3mA
电源电流≤90mA
（4）编码方式：电子编码，占一个编码点，编码范围：1～242
（5）容量：连接100只电话插孔
（6）线制：
a. 与
火灾报警控制器采用无极性信号二总线连接，与电源线采用无极性二线制连接
b. 与消防电话二总线采用两线连接，无极性
c. 与消防电话分机采用四线连接，采用水晶头连接
d. 与消防电话插孔采用两线连接，无极性
（7）输入参数设备：常开方式
（8）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（9）外壳防护等级：IP30
（10）外形尺寸：
86mm×86mm×43mm（带底壳）
5.3 结构特征、安装与布线

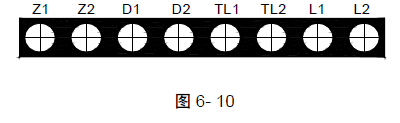

GST-LD-8304 型消防电话接口的外形尺寸及结构与GST-LD-8319 型输入模块相同，安装方法也
相同，其对外端子示意图如图6- 10 所示：
其中：
D1、D2：DC24V 电源，无极性
TL1、TL2：与GST-LD-8312 连接的端子
L1、L2：消防电话总线，无极性
布线要求：Z1、Z2 采用截面积≥1.0mm2 的阻燃RVS 双绞线，DC24V 电源线采用截面积≥1.5mm2
的阻燃BV 线，TL1、TL2、L1、L2 采用截面积≥1.0mm2 的阻燃RVVP 屏蔽线。
5.4 应用方法

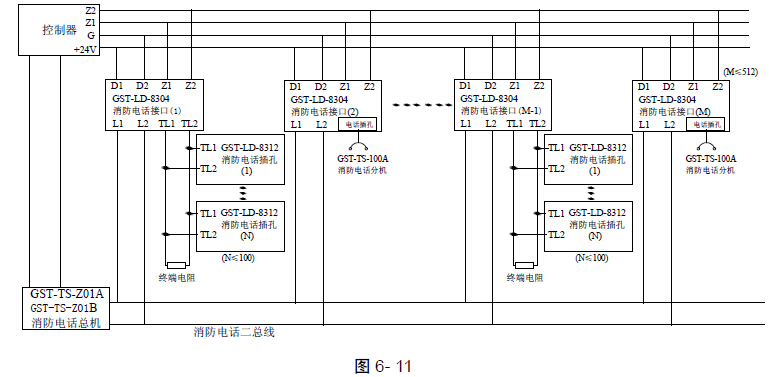

系统接线图如图6- 11 所示。
