GST-TS-100A/100B 型消防电话分机

GST-TS-100A/GST-TS-100B 型消防电话分机是消防专用总线制通讯设备，GST-TS-100A 型消防

电话分机为固定式安装，摘机即呼叫电话主机；GST-TS-100B 型消防电话分机为手提式，可直接插

入电话插孔呼叫电话主机。通过消防电话分机可迅速实现对火灾的人工确认，并可及时掌握火灾现

场情况，便于指挥灭火工作。消防电话分机采用专用电话芯片，工作可靠，通话声音清晰，使用方

便灵活。

3.2 主要技术指标

（1）工作电压：DC24V，允许范围：DC20V～DC28V

（2）工作电流：通话时电流约为65mA

（3）线制：无极性二总线制

（4）使用环境：

温度：-10℃～+50℃

相对湿度≤95%，不结露

（5）外壳防护等级：IP30

（6）外形尺寸：

GST-TS-100A 为：206mm×56mm×51.5mm(含底座)

GST-TS-100B 为：200mm×50mm×38.3mm

3.3 结构特征与安装

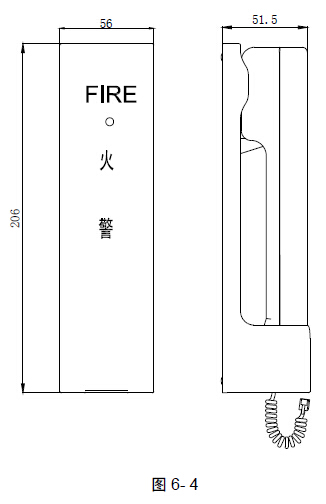

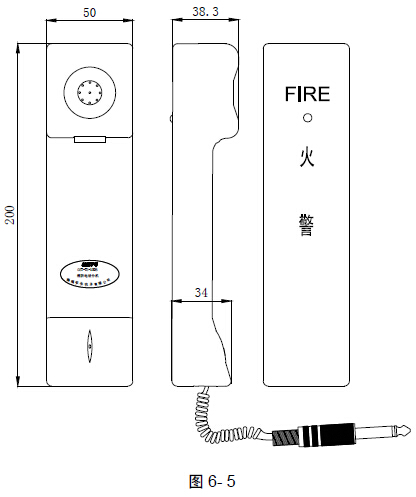

GST-TS-100A 型消防电话分机、GST-TS-100B 型消防电话分机外形尺寸及结构示意图分别如图

6- 4、图6- 5：

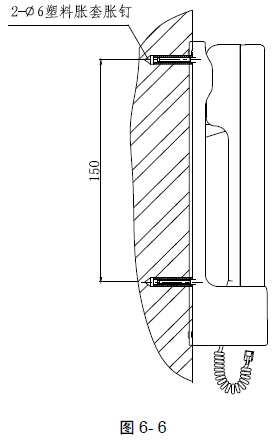

GST-TS-100A 型消防电话分机安装示意图如图6- 6 所示：

在安装处打出间距为150mm 的两个φ6 的孔，穿入φ6 的胀套，用φ6 的胀钉固定好后，将

GST-TS-100A 消防电话分机底座直接挂在胀钉上。将电话线插头插入GST-LD-8304 型消防电话接口

的电话插孔内。

GST-TS-100B 型消防电话分机的电话线插头，直接接入GST-LD-8312 型消防电话插孔的插孔内

即可使用。

3.4 应用方法

GST-TS-100A 消防电话分机的应用参见GST-LD-8304 消防电话接口的系统接线图（见图6- 11）。
