GST-DY-100 型电源箱

GST-DY-100 型电源箱是一种DC24V 大容量电源输出设备，在火灾报警控制系统中，可作为联动

控制系统的电源使用，为联动控制模块及被控设备供电。电源箱以交流220V 作为主电源，同时内置

DC24V/7Ah 密封铅电池作为备用电源，采用开关电源稳压电路及备电浮充电路，具有输出过流自动

保护、主备电切换和完善的备电自动充电及备电过放电保护功能。同时，本智能电源箱可对主、备

电及电源输出状态进行监控，可报主、备电故障、输出故障，还具有输出电压、输出电流的显示功

能，可直观地观察电源箱的工作状态。

3.2 主要技术指标

（1）额定输出容量：DC24V、4A

（2）使用环境：

温度：0℃～＋40℃

相对湿度≤95％，不结露

（3）电源：主电为交流220V+10%

-15%，内装DC24V 7Ah 密封铅电池作备电

（4）外形尺寸：

310mm×400mm×115mm

3.3 结构特征、安装与布线

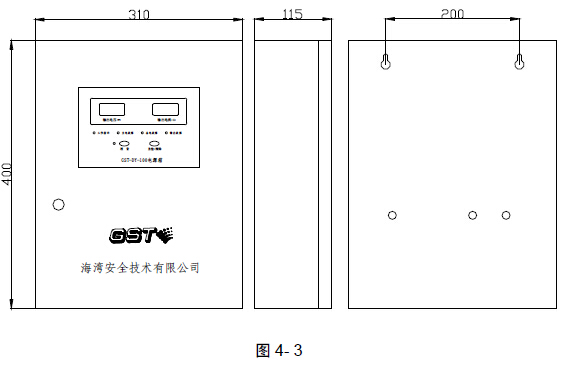

GST-DY-100 型电源箱外形示意图如图4- 3：

本电源箱采用壁挂式结构安装，其接线板外接端子示意图如图4- 4：

其中:

L、PG、N：交流220V 电源端子(PG 为机壳保护地线端子)

+24V、GND： DC24V 输出端子

布线要求：DC24V 电源输出线采用阻燃BV 线，截面积≥4.0mm2（竖井内干线）或截面积≥2.5mm2

（平面支线）。
