结构说明



结构说明:

（1）绝缘线芯首先绞合成对，四对再绞合成一个单元组，然后如若干个单元组同心式成缆。

（2）绝缘色标：

①每个单元组的四对绞合线芯的绝缘颜色见下表：

线 对 对 第二对 第三对 第四对

a线 蓝色 灰色 绿色 白色

b线 红色 黄色 棕色 黑色

②单元组之间用绝缘线芯色环颜色和排列区分。

③如果单元组之间超过12小时，出了用色环颜色和排列进行区分外，还要用单元组上螺旋缠绕的扎带颜色

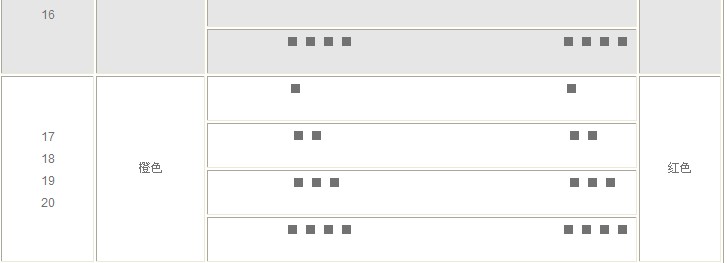

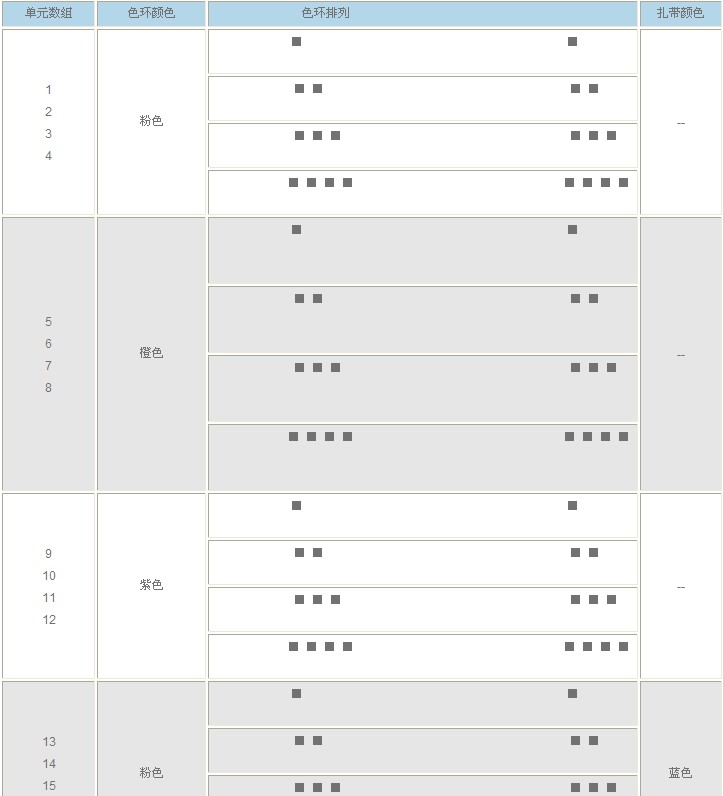

区分。色环的颜色、排列及扎带颜色见下表：

 产品详细说明：

结构说明

（1）绝缘线芯首先绞合成对，四对再绞合成一个单元组，然后如若干个单元组同心式成缆。

（2）绝缘色标：

①每个单元组的四对绞合线芯的绝缘颜色见下表：




②单元组之间用绝缘线芯色环颜色和排列区分。

③如果单元组之间超过12小时，出了用色环颜色和排列进行区分外，还要用单元组上螺旋缠绕的扎带颜色
区分。色环的颜色、排列及扎带颜色见下表：

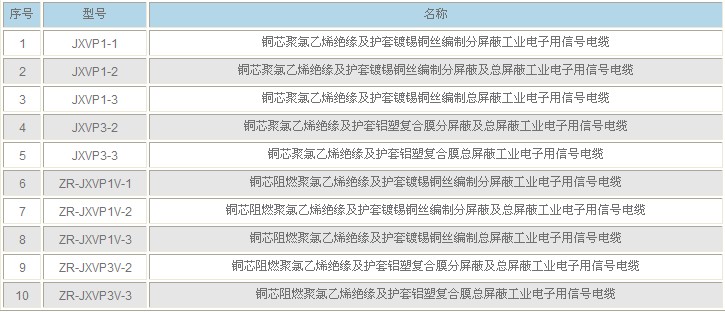

型号及名称见下表：

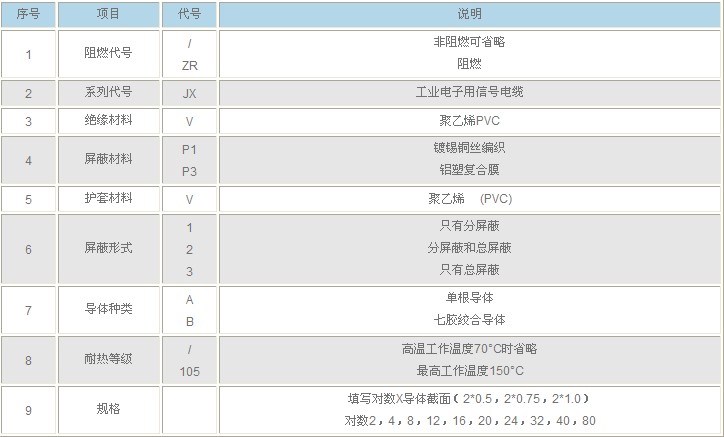

5、型号说明：





综合技术参数：

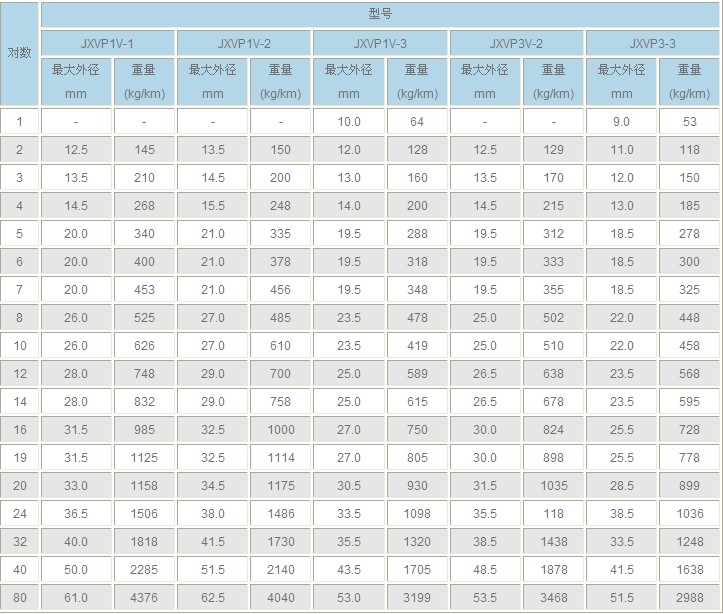

JXVP1V-1，JXVP1V-2，JXVP1V-3，JXVP3V-2，JXVP3-3型0.5mm²电缆外径和重量

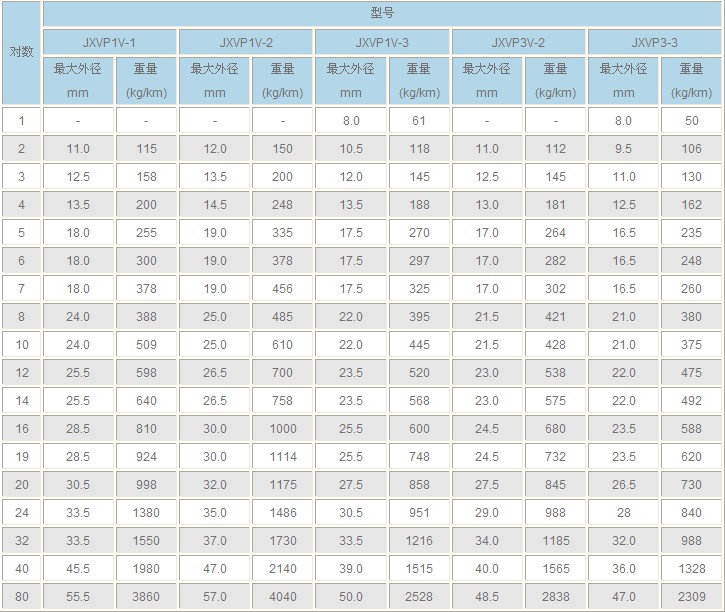

JXVP1V-1，JXVP1V-2，JXVP1V-3，JXVP3V-2，JXVP3-3型0.5mm²电缆外径和重量

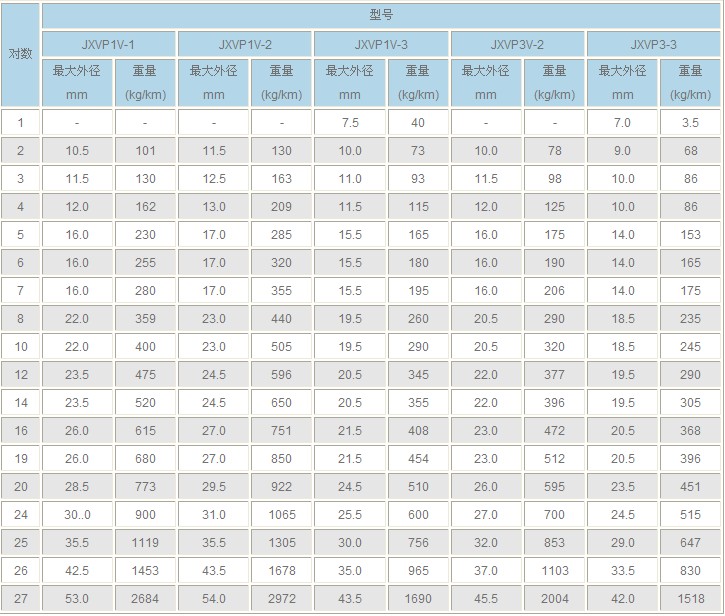

JXVP1V-1，JXVP1V-2，JXVP1V-3，JXVP3V-2，JXVP3-3型1.0mm²电缆外径和重量






6、交货长度

12对一下电缆为1000m，12对以上电缆为500；允许50，以上的短线交货，但数量不得超过交化总量的6%；

也可根据供需双方协议交货。
