防爆可燃气体探测器（天然气）

一、JQB-HX2131B防爆编址型可燃气体探测器功能特点

1、电子编码型，可以直接接入报警回路；
2、四线连接，其中两根接总线，两根接电源；
3、气体探测器共分为天然气探测器、煤气探测器和液化石油气探测器三种；
4、可广泛用于石油化工、加气站、车间、调压站、锅炉房、制药厂等使用或产生可燃气体的场所；
5、因为不同气体与空气比重不同，应根据实际情况进行安装。

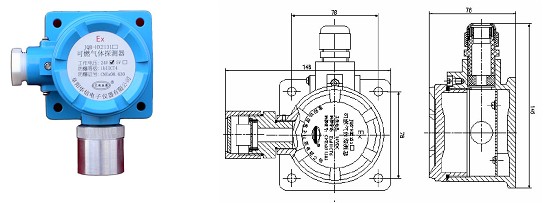

二、JQB-HX2131B防爆编址型可燃气体探测器外形示意图

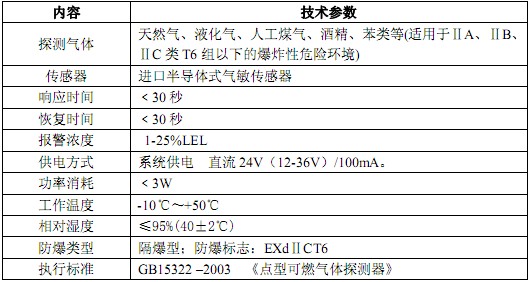

三、JQB-HX2131B防爆编址型可燃气体探测器技术指标



四、JQB-HX2131B防爆编址型可燃气体探测器安装与接线

1、探测器直接安装在容易探测燃气泄漏的场所，由一根四芯电缆直接接入报警控制器，每根芯线截面积不小于 2.5mm2，距离越远，线径应相应增大，必要时需考虑增加现场壁挂电源解决气体探测器供电问题。
2、根据用户需探测的气体不同，探测器应安装位置也不同，天然气和人工煤气的比重比空气轻，因此探测器应安装垂直位置距天花板小于30cm 的地方。液化石油气、酒精等的比重比空气重，应安装在距地面小于30cm的地方。水平距离在距气源或燃气器具大于 1.5m 小于 4m。详见探测器安装位置示意图；
3、探测器安装位置应避开容易受蒸气、油烟、灰尘等废气或热量直接影响的地方，并防止水与水汽的侵入；
4、电缆引入要求：
a. 必须按探测器电缆引入规定进行安装引入。
b. 橡胶垫压缩后适用的小电缆直径为ф10mm。
c. 电缆引入装置不应用尖锐棱角，以防损伤电缆。
d. 电缆引入装置安装之后，应仅通过工具才能拆卸下来。
5、地址编码型，可以直接接入报警回路；
6、使用专用编码器进行编址，1-200 号编码；
7、四线连接，其中两根接总线，两根接电源；

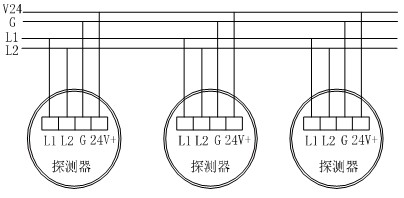

8、探测器的连接详见探测器连接示意图：
