JTQ-BM-ES3101/B可燃气体探测器（天然气）

JTQ-BM-ES3101/B可燃气体探测器（天然气）



一、JTQ-BM-ES3101/B可燃气体探测器介绍

我公司使用的可燃气体探测器，根据探测气种类的不同分为三种型号：JQB-HX2132A（煤制气探测器）、JTQ-BM-ES3101/B（天然气探测器）、DAP31-21X1（液化石油气探测器）。可与E/EN系列二总线报警系统配合使用。主要适用场所为以可燃气体为燃料的厨房及燃气表房等场所。

二、JTQ-BM-ES3101/B可燃气体探测器功能

当可燃气体的浓度一旦超过报警浓度，则相应气体型号的探测器开始报警。报警时探测器的红灯闪亮，同时发出断续报警声音。当可燃气体浓度低于报警浓度时，探测器自动恢复到监测状态，绿色指示灯长亮，报警声音消失。当气敏元件发生故障时，橙色故障灯长亮，同时探测器发出持续报故障声响。

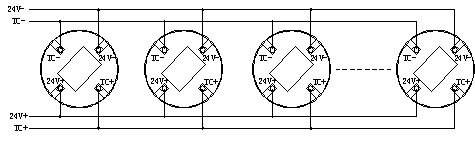

两总线，无极性，占一个地址点。
电源线，有极性。

三、JTQ-BM-ES3101/B可燃气体探测器技术参数

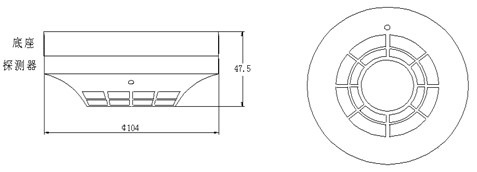

四、JTQ-BM-ES3101/B可燃气体探测器结构与安装尺寸图




五、安装方式

1、此三类探测器均为吸顶安装。
2、安装建议：建议您将可燃气体探测器安装在可燃气体管道、阀门、法兰盘、等易漏气部位不超过1m的范围内，相应两探测器间隔不超过6米。

六、布线要求

1、二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。（不宜采用平行线）

2、DC24V电源总线：宜选用截面积不小于1.5mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2）或选用截面积不小于1.5mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2），耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积，导线截面积可根据下列公式计算选用：24V-[线长（KM）×2]×导线电阻（Ω/KM）×0.08(A)×可燃气体探测器个数≥15V

3、穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
