JTY-GF-GST104 型点型光电感烟火灾探测器

JTY-GF-GST104型点型光电感烟火灾探测器报警方式为电流型，与GST-LD-8319输入模块、
GST-LD-8320终端器配合使用，可接入本公司生产的各类火灾报警控制器，完成探测器的信号处理。
本探测器主要具有以下特点：
（1）结构新颖、外形美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性；
（2）采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性；
（3）采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。
4.1.2 主要技术指标
（1）工作电压：DC16V～DC28V
（2）监视电流≤150μA (注：静态时探测器可工作在DC16V～DC28V 电压范围内。)
（3）报警电流：10mA～30mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP23
（7）外形尺寸：
直径：100mm，高：56mm(带底座)
4.1.3 保护面积
当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m
以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准。
4.1.4 结构特征、安装与布线
本探测器外形结构及安装方式同JTY-GD-G3 型点型光电感烟火灾探测器。

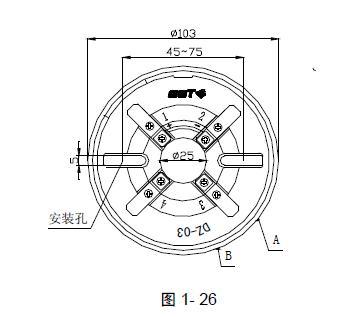

探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZ-03定位底座，其示意图如图1- 26：

定位底座上有四个带数字标识的接线端子，“1”接编址接口模块输出端的正极；“2”作为输出
连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）
连到一起，并接在编址接口模块输出端的负极上；“4”不接线，用来辅助固定探测器，接线方法参
见章4.10 节GST-LD-8319 输入模块。
输出回路终端接有GST-LD-8320 终端器，底座“1”、“2”间连接一只1N5819 二极管（注意极
性）。
探测器底部示意图如图1- 27：

探测器与底座上有定位凸棱，使探测器具有的安装位置。定位底座A、B 处有两个凸棱，
探测器底部侧面C 处有一个凸棱。装配时，将探测器凸棱C 对准定位底座A 处，顺时针旋转至B 处
即可安装好探测器。
探测器与GST-LD-8319 输入模块配合应用，系统构成及接线参照GST-LD-8319 输入模块一节。
布线要求：采用截面积≥1.0 mm2 的阻燃RV 或BVR 线。
