JTY-GF-JTY-GF-GST9711(Ex)型点型光电感烟火灾探测器

一、JTY-GF-GST9711（Ex）感烟火灾探测器特点
 JTY-GF-GST9711（Ex）点型光电感烟火灾探测器利用红外散射技术，采用进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。产品结构新颖、外型美观、性能稳定可靠、抗潮湿性强，并具有良好的抗化学腐蚀性。本探测器防爆类型为本质安全型，防爆标志为ExibIICT6，适用于石油、化工等行业具有防爆要求的1区及2区使用。本探测器为非编码型，与GST-LD-8332编址接口模块配合使用，可接入本公司生产的各类火灾报警控制器，完成对探测器信号的处理。
 该产品符合GB3836.1《爆炸性气体环境用电气设备第1部分：通用要求》和GB3836.4《爆炸性气体环境用电气设备第4部分：本质安全型“i”》的有关规定。
本探测器是我公司推出的新产品，同时还具有以下特点：
 专业造型设计，超薄型；
 超大指示灯指示，360度范围可见；
 具有溢水孔设计，防止积水渗漏；
 迷宫设计独特，抗灰尘污染性强；
 自诊断、自补偿、自学习；
 迷宫为专利产品，专利号为：ZL03100624.8。


二、JTY-GF-GST9711（Ex）感烟火灾探测器主要技术指标
1、工作电压：DC16V～DC28V
2、静态电流≤60μA(注：静态时探测器可工作在DC16V～DC28V电压范围内)
3、报警电流≤30mA
4、安全栅参数：U0=28V，I0=93mA
5、防爆标志：ExibIICT6
6、报警确认灯：红色，正常时闪亮，报警时常亮
7、使用环境：
 温度：-10℃～+55℃
 相对湿度≤95%，不结露
 8、大气压力：86kPa～106kPa
9、外壳防护等级：IP32
10、探测器尺寸：
 直径：100mm，高：54.5mm(带底座)


三、JTY-GF-GST9711（Ex）感烟火灾探测器保护面积
当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。


四、JTY-GF-GST9711（Ex）感烟火灾探测器结构特征、安装与布线

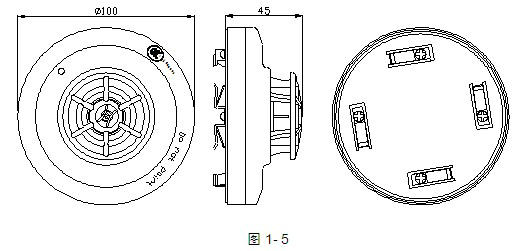

 探测器的外形结构示意图如图1-5所示：


 探测器安装方式与JTY-GF-GST104（Ex）/T型点型光电感烟火灾探测器相同。

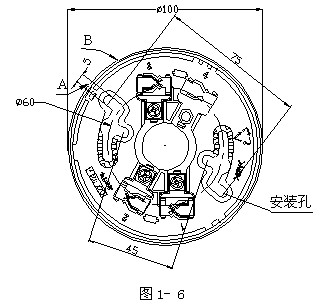

 本探测器采用DZX-02（Ex）本安型定位底座安装，探测器与底座之间有定位卡口，使探测器具有的安装位置。底座所用材料具有防静电功能。底座示意图如图1-6所示：

 本安型定位底座上有四个带数字标识的接线端子，“1”为正极输入，“2”为正极输出，“3”为电源负极，“4”不接线。探测器与本安型定位底座上有定位卡口，使探测器具有的安装位置。本安型定位底座A、B处有两个凸棱，探测器底部侧面C处有一个凸棱。装配时，将探测器凸棱C对准本安型定位底座A处，顺时针旋转至B处即可安装好探测器。底座上有4个导体片，片上带接线端子，底座采用串联方式连接，回路末端应接一只4.7k终端电阻。

 布线要求：电缆均选用截面积≥1.0mm2的本安电缆，且电缆间分布电容不得大于0.083F，分布电感不得大于4.1mH。
 具体接线见章3.4节GST-LD-8332编址接口模块接线说明。
