JB-QB-GST100火灾报警控制器



一、JB-QB-GST100火灾报警控制器概述

JB-QB-GST100型火灾报警控制器是海湾公司为适应国内外小工程、小点数的需求而推出的新一代火灾报警控制器，特别适合洗浴歌舞中心、餐厅、酒吧、小型图书馆、超市、变电站等小型工程的应用。
JB-QB-GST100火灾报警控制器主要具有以下特点：
1.本控制器体积小，极大方便了工程安装，同时外形设计美观，可很好的与安装场所融合为一体；
2.控制器具有汉字液晶显示，可同时显示两种信息；
3.引入消防防火分区的概念，容量为8个独立分区+1个公共区；每一独立分区可单独指示报警、监管、故障、屏蔽状态；具有分区注释信息卡片，可手写或打印；指示直观；
4.系统调试简单，本控制器可自动识别总线设备；具有自动分区功能，也可手动调整分区；
5.控制器每一分区均具有预警功能，使用预警功能可以有效的减少在恶劣环境下误报警；
6.具有现场提示功能，每个区域发生火警后，自动联动本区和公共区域的警报器，可分别设置本区和公共区域联动警报器的延时时间，延时均为600秒。


二、JB-QB-GST100火灾报警控制器主要技术指标

1.液晶屏规格：122×32点
2.控制器容量：128个总线设备，8个警报器
3.线制：控制器与探测器间采用无极性信号二总线连接
4.使用环境：
 温度：0℃～＋40℃
 相对湿度≤95％，不结露
5.电源：
 主电:AC220V
 备电：DC24V 2.3Ah密封铅酸电池
6.功耗：
 监控功耗≤10W
 功耗≤15W
7.辅助电源输出：24V/1A
8.控制器外形尺寸：300mm×210mm×91mm


三、JB-QB-GST100报警控制器结构特征、安装与布线

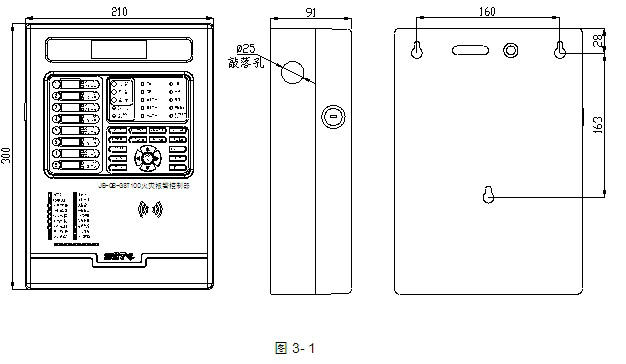

JB-QB-GST100火灾报警控制器的外形尺寸示意图如下图：

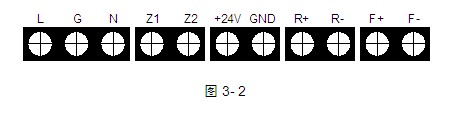

本控制器为壁挂式结构设计，可直接明装在墙壁上，其对外接线端子如图3-2：





其中：
 L、G、N：交流220V接线端子及机壳保护接地线端子
 Z1、Z2：探测器总线（无极性）
 +24V、GND：DC24V/1A辅助电源输出端子
 R+、R-：警铃输出端子，触点容量DC24V/1A
 F+、F-：火警输出端子，触点容量DC24V/1A
 注：辅助电源输出、R+、R-警铃输出及F+、F-火警输出的有源输出容量和为DC24V/1A。


四、布线要求
 信号二总线采用阻燃RVS双绞线，截面积≥1.0mm2
 DC24V输出线采用阻燃BV线，截面积≥2.5mm2
