JB-QB-GST200 型火灾报警控制器（联动型）

JB-QB-GST200 型火灾报警控制器（联动型）采用壁挂式结构，其主要特点如下：
（1） 本控制器为小点数系列产品，有多种容量配置方式可供选择；
（2） 不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时
注册到的设备全部受到监控；
（3） 本控制器开机自检时，不仅自动检测本机设备（指示灯、功能键等），同时还逐条检测
外部设备的注册信息及联动公式信息，如信息发生变化系统将做相应的处理；
（4） 本控制器配置6 路直接控制输出，与现场设备采用三线连接，可实现对输入、输出线
断路、短路检测功能，这些检测功能可限度的保障控制点本身及其与重要设备之间连接的可靠
性；
（5） 本控制器对具有特殊重要意义的气体喷洒设备提供了独立的控制密码和联动编程空
间，并有相应的声光指示，使气体喷洒设备受到了更严格的监控；
（6） 本控制器可外接火灾报警显示盘及彩色CRT 显示系统并标配手动盘及直接控制点等设
备，满足各种系统配置要求；（7） 本控制器具有强大的面板控制及操作功能，各种功能设置全面、简单、方便；
（8） 本控制器采用全模具化结构，外形美观。
1.3.2 主要技术指标
（1） 液晶屏规格：240×160 点，可同屏显示150 个汉字信息
（2） 控制器容量：
a. 容量为242 个地址编码点
b. 可外接64 台火灾显示盘；联网时可接32 台其它类型控制器
c. 30 个直接手动操作总线制控制点
d. 配置6 路直接控制点
（3） 线制：
a. 控制器与探测器间采用无极性信号二总线连接
b. 直接控制点与现场设备采用三线连接，其中COM 为公共线，O 和COM 用于控制启停
设备，I 和COM 用于接收现场设备的反馈信号，输出控制和反馈输入均具有检线功能
c. 控制器与各类编码模块采用四总线连接（无极性信号二总线、无极性DC24V 电源线）
d. 控制器与火灾显示盘采用四总线连接（有极性通讯二总线、无极性DC24V 电源线）
e. 与彩色CRT 系统通过RS-232 标准接口连接，连接线长度不宜超过15m
（4） 使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（5） 电源：主电为交流220V 电压变化范围 ＋10%～－15%，内装DC12V 10Ah 密封铅电
池作备电
（6） 功耗≤25W
（7） 外形尺寸：380mm×143mm×534mm
1.3.3 结构特征、安装与布线

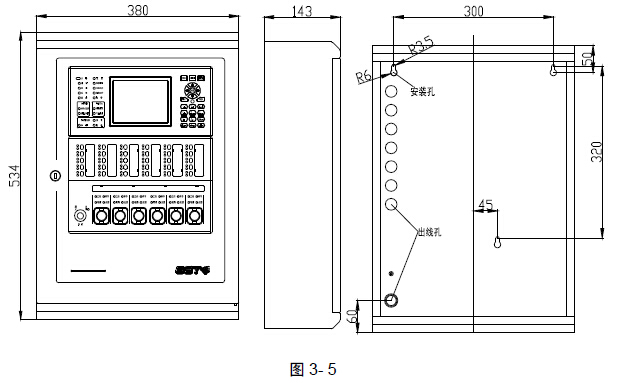

JB-QB-GST200 火灾报警控制器（联动型）为壁挂式结构设计，可直接明装在墙壁上，外形尺
寸示意图如图3- 5：

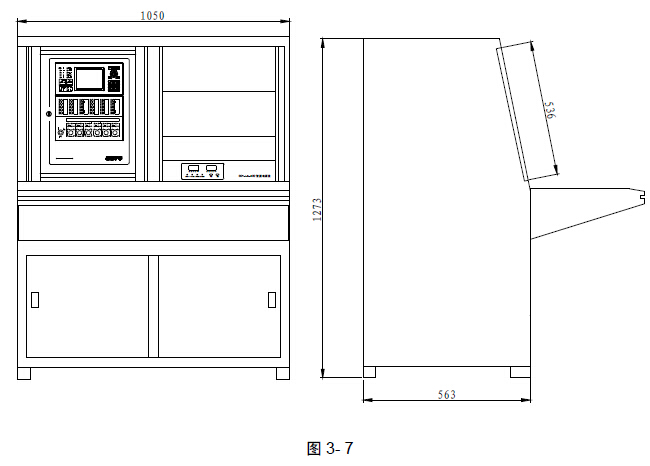

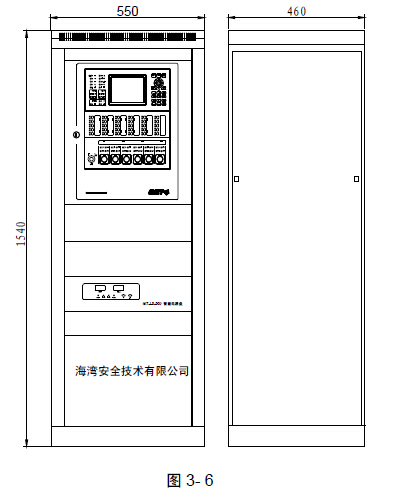

JB-QB-GST200 火灾报警控制器（联动型）可采用柜式或琴台安装，空间尺寸为12U，外形尺寸
示意图如图3- 6（柜式）、图3- 7（琴台）所示：

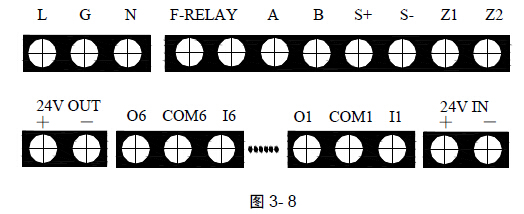

本控制器外部接线端子如图3- 8：

其中：
L、G、N：交流220V 接线端子及交流接地端子；
F-RELAY：故障输出端子，当主板上NC 短接时，为常闭无源输出；当NO 短接时，为常开无源输
出；
A、B：连接火灾显示盘的通讯总线端子；
S+、S-：警报器输出端子，当主板XS8 上1、2 脚和4、5 脚接短路环时，为常开无源输出；当
主板XS8 上2、3 脚和5、6 脚接短路环时，为带检线功能有源输出，终端需要接0.25W 的4.7kΩ电
阻，输出时有DC24V/0.15A 的电源输出；
Z1、Z2：无极性信号二总线端子；
24V IN（+、-）：外部DC24V 输入端子，可为辅助电源输出提供电源；
24V OUT（+、-）：辅助电源输出端子，可为外部设备提供DC24V 电源，当采用内部DC24V 供电
时，输出容量为DC24V/0.3A，当采用外部DC24V 供电时，输出容量为DC24V/1A；
O、COM：组成直接控制输出端，O 为输出端正极，COM 为输出端负极，启动后O 与COM 之间输出
DC24V；为实现检线功能，O 与COM 之间接ZD-01 终端器；
I、COM：组成反馈输入端，接无源触点；为实现检线功能，I 与COM 之间接4.7kΩ终端电阻。
注意：由于直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设
备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。
布线要求：
a．信号二总线Z1、Z2 采用阻燃RVS 双绞线，截面积≥1.0mm2
b．通讯总线A、B 采用阻燃屏蔽双绞线，截面积≥1.0mm2
c．直接控制点外接线On、COMn、In 采用BV 铜芯导线，截面积≥1.0mm2
d．电源线采用阻燃BV 线，截面积≥2.5mm2
1.3.4 应用设计举例
参见第二部分GST 火灾自动报警及消防联动控制系统设计参考。
