JTY-GM-GST9611点型光电感烟火灾探测器
一、JTY-GM-GST9611感烟探测器特点
JTY-GM-GST9611型点型光电感烟火灾探测器是我公司推出的新产品。在保留JTY-GD-G3型点型光电感烟火灾探测器功能的基础上，具有以下特点：
(1)专业造型设计，超薄型；
(2)超大指示灯指示，360度范围可见；
(3)具有溢水孔设计，防止积水渗漏；
(4)迷宫设计独特，抗灰尘污染性强；
(5)在线电子编码；
(6)自诊断、自补偿、自学习；
(7)支持数字化总线；
(8)迷宫为专利产品，专利号为：ZL03100624.8。
二、JTY-GM-GST9611感烟探测器主要技术指标
（1）工作电压：总线24V
（2）监视电流≤0.6mA
（3）报警电流≤1.8mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）编码方式：十进制电子编码
（7）外壳防护等级：IP32
（8）外形尺寸：
直径：100mm，高：54.5mm(带底座)
三、JTY-GM-GST9611感烟探测器保护面积
当空间高度为6m～12m时，一个探测器的保护面积，对一般保护场所而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。
四、JTY-GM-GST9611感烟探测器结构特征、安装与布线

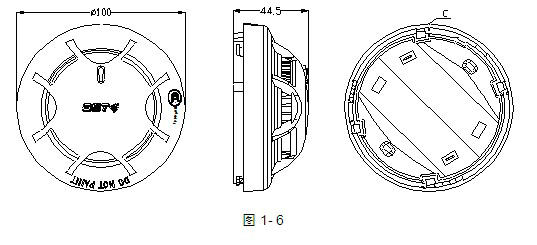

探测器的外形结构示意图如图1-6：

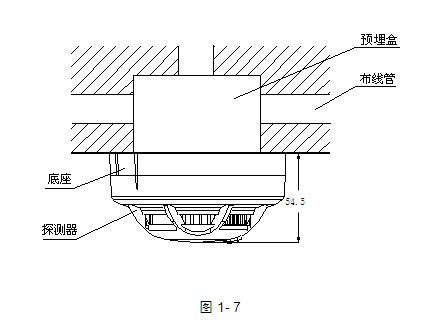

探测器安装方式示意图如图1-7所示，接线盒可采用86H50型标准预埋盒。

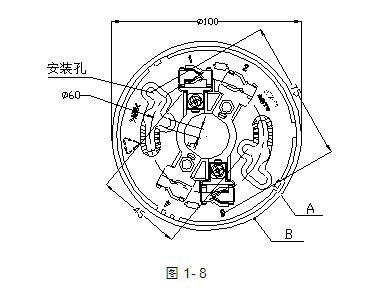

DZX-01型定位底座示意图如图1-8：
底座上有两个带数字标识的接线端子，安装时先将底座用两个螺钉固定，然后将探测器总线分别接在接线端子1、3上（不分极性）。
探测器与底座上均有定位凸棱，使探测器具有的安装位置。待底座安装牢固后，将探测器底部的凸棱C对准底座凸棱A处，顺时针旋转至凸棱B处，即可将探测器安装在底座上。布线要求：与JTY-GD-G3型点型光电感烟火灾探测器相同。
