JTY-GF-GST9711点型光电感烟火灾探测器
一、JTY-GF-GST9711感烟探测器特点
JTY-GF-GST9711型点型光电感烟火灾探测器是我公司推出的新产品。在保留JTY-GF-GST104型点型光电感烟火灾探测器功能的基础上，具有以下特点：
专业造型设计，超薄型；
超大指示灯指示，360度范围可见；
具有溢水孔设计，防止积水渗漏；
迷宫设计独特，抗灰尘污染性强；
自诊断、自补偿、自学习；
迷宫为专利产品，专利号为：ZL03100624.8。
二、JTY-GF-GST9711感烟探测器主要技术指标
（1）工作电压：DC16V～DC28V
（2）监视电流≤60µA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)
（3）报警电流≤30mA
（4）报警确认灯：红色，巡检时闪烁，报警时常亮
（5）使用环境：
温度：-10℃～+55℃
相对湿度≤95%，不结露
（6）外壳防护等级：IP32
（7）外形尺寸：
直径：100mm，高：54.5mm(带底座)
三、JTY-GF-GST9711感烟探测器保护面积
当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以《火灾自动报警系统设计规范》（GB50116）为准。
四、JTY-GF-GST9711感烟探测器结构特征、安装与布线
本探测器外形结构及安装方式同JTY-GM-GST9611型点型光电感烟火灾探测器。

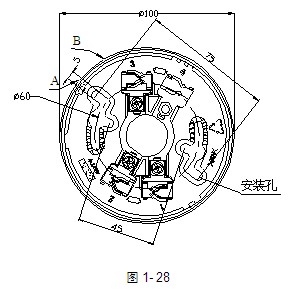

探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZX-02定位底座，其示意图如图1-28：
底座上有四个带数字标识的接线端子，“1”接输入模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在输入模块输出端的负极上；“4”不接线，接线方法参见的图1-35。
输出回路终端接有GST-LD-8320A终端器，底座“1”、“2”间连接一只1N5819二极管（注意极性）。
探测器与GST-LD-8319输入模块配合应用，系统构成及接线参照章4.9节GST-LD-8319输入模块。布线要求：采用截面积≥1.0mm2的阻燃RV或BVR线。
