一、JTY-HF-C33介绍
JTY—HF—C33智能型红外光束型感烟探测器，内置单片机，具备强大的分析判断能力，通过在探测器内部固化的运算程序，可自动完成对外界环境参数变化的补偿及火警、故障的判断，并通过指示声、光和信号输出线给出状态指示。
该探测器设有接收器、发射器调试指示灯，调试方法简单、方便，特别适用于无遮挡空间的高层建筑群，如各类商场、古建筑物、大型车间、仓库、隧道、及各种建筑的夹层、闷顶等，凡是在火灾形成前有烟雾出现的场所均可使用本产品。
二、JTY-HF-C33功能
接收器设有红、黄指示灯及音响指示，工程调试简便可靠。
具有光照自动监测补偿功能，有强的抗日光干扰能力。
具有故障自诊断功能。
灵敏度可根据现场调试情况自动修正。
发射器信号强度监测功能。
安装灵活，可安装在复杂建筑墙面或不平行墙壁。

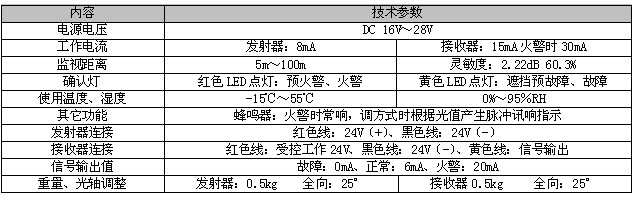

三、JTY-HF-C33技术指标

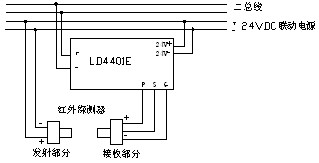

四、JTY-HF-C33接线图
五、安装要求
★ 由于探测器的工作原理为减光式，所以在探测器光路上应避开固定遮挡物和流动遮挡物，如果光路上存在障碍物，该位置视为不可安装。
★ 无论是安装发射器还是接收器，必须保证安装墙壁坚硬平滑，探测器应紧贴墙壁安装。
★ 探测器不宜安装在下列场所：天顶高度超过40m的场所；天顶未封顶的场所；空间高度小于1.5m的场所；存在大量灰尘、干粉或水蒸气的场所；平时环境比较洁净，但特殊情况下会有大量扬尘的场所；无法进行维护的场所；探测器安装墙壁或固定物受周围机械振动干扰较大的场所；探测器光路径向距离0.4米范围内有固定或移动物体的场所；有磁场的场所或高温的场所（注：阳光直射时，透明顶的顶部的空气温度会超过50℃）。
★ 红外光束感烟探测器的光束轴线距顶棚的垂直距离宜为0.3～1.0米，距地高度不超过20米。
★ 相邻两组红外光束感烟探测器的水平距离不应大于14米。
★ 探测器距侧墙水平距离不应大于7米，且不应小于0.5米。
★ 探测器的发射器和接收器之间的距离不宜超过100米。
★ 发射器和接收器之间的光路200mm内应无遮挡物或干扰源。
六、布线要求
★ 机内端子配线：所有引入线均剥开 1cm，挂锡或用接线卡后接入端子。
★ 二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0 mm2的阻燃铜芯电缆（ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。（不宜采用平行线）
★ DC24V电源总线：宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2）或选用截面积不小于1.5 mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2），耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积。
★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
★ 电缆竖井 (沟) 内的布线要求：信号二总线在电缆竖井 (沟) 也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线，其平行间距应大于 500 mm。
★ 接头的处理：所有的连线接头都应焊接或压接，并用绝缘套管密封，防止短路和漏电。
