JTY-GM-LD3000EN（B）点型光电感烟火灾探测器
一、JTY-GM-LD3000EN（B）烟感探头介绍：
JTY-GM-LD3000EN（B）点型光电感烟火灾探测器采用红外技术，内置单片机，具有现场参数采集的能力，并能时时处理，同时向控制器传递正常或火警信号，报警时自身发出报警声响，同时可控制门灯点亮。该探测器占一个地址点，采用电子编码方式进行编址，操作简便。采用特殊防潮技术、表面贴装（SMT）生产工艺及超薄式结构设计，无污染，抗潮湿、抗干扰能力强，可靠性高。广泛适用于宾馆、饭店、住宅楼、办公楼、体育场馆、机房、学校、医院等各种室内场所。配接带蜂鸣器的底座LD10EN（B）与本公司生产的E/EN系列火灾报警控制系统配合使用。经公安部消防产品合格评定中心及国家消防电子产品质量监督检验中心按照GB4715-2005《点型感烟火灾探测器》、GB/T19001-2000《质量管理体系 要求》检验和审核，符合认证要求，取得消防产品3C认证。
二、JTY-GM-LD3000EN（B）烟感探头功能：
★ 二总线、无极性。
★ 联动24V，有极性
★ 采用专用嵌入式MCU技术的第二代分布智能型产品。
★ 采用电子编码方式，通过编址器或控制器读/写地址。
★ 具有黑烟报警功能。

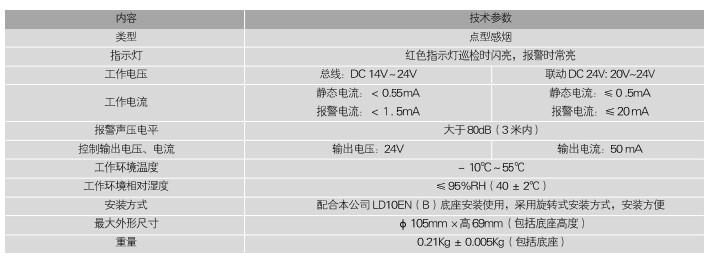

三、JTY-GM-LD3000EN（B）烟感探头主要技术指标

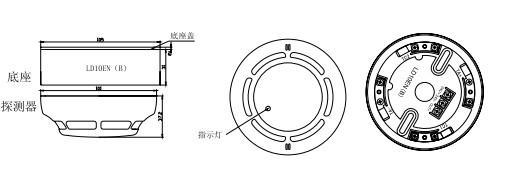

四、JTY-GM-LD3000EN（B）烟感探头结构与安装尺寸图

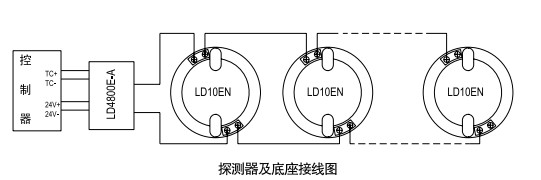

五、JTY-GM-LD3000EN（B）烟感探头接线示意图
六、安装步骤：
★ 在天花板预埋或吊顶骨架装入两个M4的螺丝。
★ 将底座LD10EN（B）固定在这两个螺丝上。
★ 将两根总线连接到底座LD10EN（B）的TC1、TC2接线端子上。
★ 将两根联动24V电源线连接到底座LD10EN（B）的24V+、24V-接线端子上
★ 将探测器旋入底座LD10EN（B）中。
七、布线要求：
★ 二总线：宜选用截面积不小于1.0mm2阻燃双色双绞软铜线（ZR-RVS2×1.0mm2）或选用截面积不小于1.0 mm2的阻燃铜芯电缆 （ZR-KVV2×1.0mm2），耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限，否则应考虑增大导线截面积，或加装总线中继器。（不宜采用平行线）
★ DC24V电源总线：宜选用截面积不小于1.5 mm2阻燃双色双绞软铜线（ZR-RVS2×1.5mm2）或选用截面积不小于1.5 mm2的阻燃铜芯电缆（ZR-KVV2×1.5mm2），耐压≥250V。电源线总压降≤3V，否则应考虑增大导线截面积。 ★ 穿管要求：应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中，严禁与其它系统传输线路穿入同一管中。
