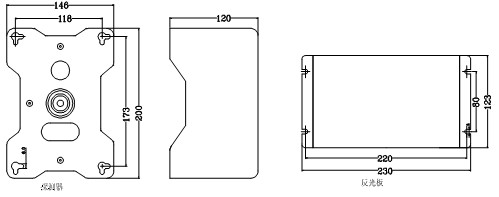

一、JTY-H-VDC1382A线型光束感烟探测器外形示意图
二、JTY-H-VDC1382A线型光束感烟探测器功能特点
线型光束感烟探测器由发射、接收器和反光板两部分组成；
线型光束感烟探测器自身无地址编码功能，需要配接中继模块 JBF-137D 接入系统；
适用于大空间的火灾防范；
发送器和接收器之间的探测距离小于 50米或 100 米（两种规格）；
探测器可提供无源开关量报警信号输出；
探测器灵敏度可根据需要进行适度调整；
调试时应使用VPT3601A专用调试工具。

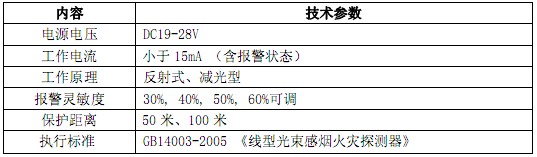

三、JTY-H-VDC1382A线型光束感烟探测器技术指标
四、JTY-H-VDC1382A线型光束感烟探测器安装与接线
非编址型，配接JBF-137D 中继模块；
发射接收一体式，配接反光板无需接线；
调试时应使用VPT3601A专用调试工具；
探测器可提供无源开关量报警信号输出；
探测距离远≤100米；
通过拨码开关设置匹配阻抗，默认第 5位 OFF、第6位 ON，输出4.6K；

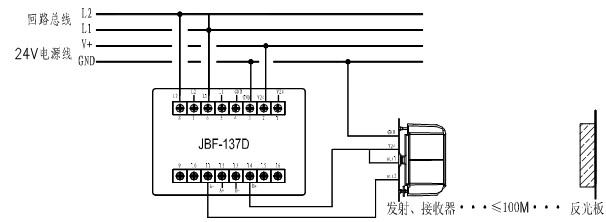

接线图例：
五、JTY-H-VDC1382A线型光束感烟探测器注意事项
探测器、反光板应安装在稳定可靠的建筑物表面。探测距离小于 50 米时需配置一块反光板，探测距离大于 50米小于 100 米时需配置两块反光板。
