一、GST-DH9200-11剩余电流式电气火灾监控探测器产品规格
（1） 工作电压：AC220V V
（2） 工作电流：AC5mA
（3） 额定剩余电流：50mA ～1000mA二十级可设（步进 50mA）
（4） 输出触点容量：2A/250VAC，2A/30VDC
（5） 总线接口：24V，无极性
（6） 过线电流：1000A
（7） 过线电压＜660VAC
（8） 过线额定频率：50Hz/60Hz
（9） 使用环境：
温度：-10℃～+50℃ 相对湿度≤95%，不结露
二、GST-DH9200-11结构与安装

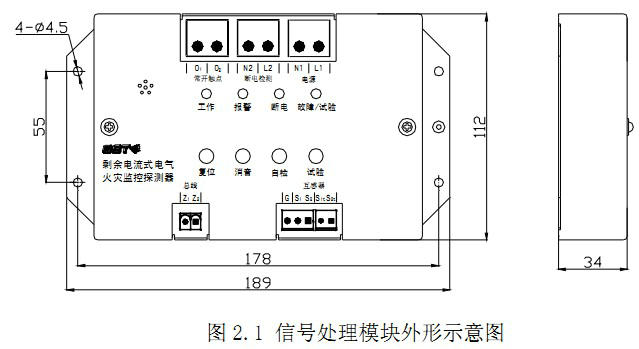

1、信号处理模块外形示意图如图 2.1所示

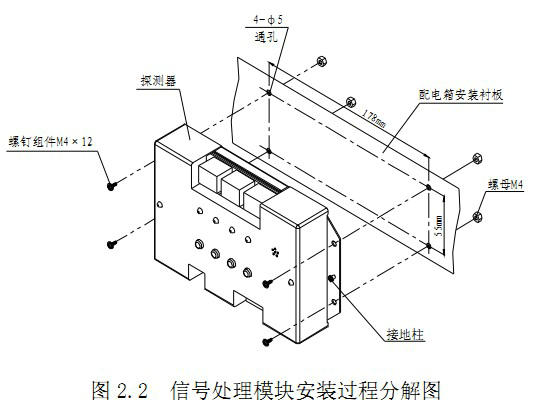

2、信号处理模块的安装如图 2.2所示

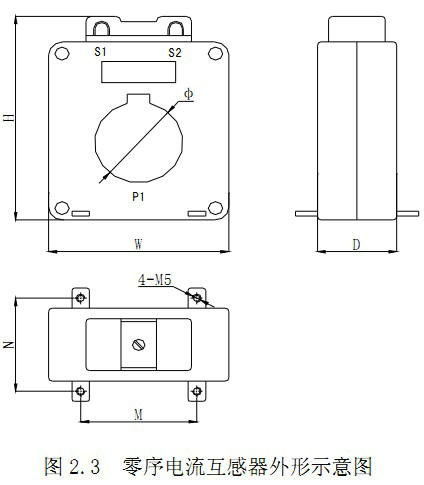

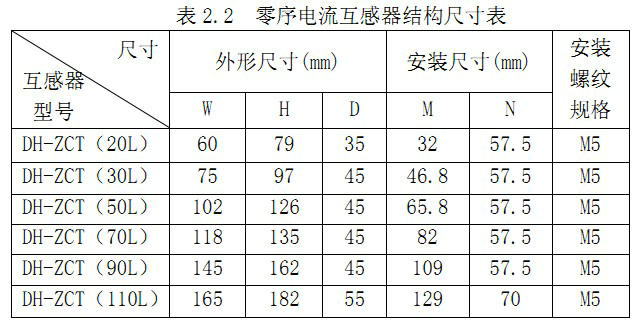

3、零序电流互感器的结构尽寸如表 2.2，外形示意图如图 2.3所示

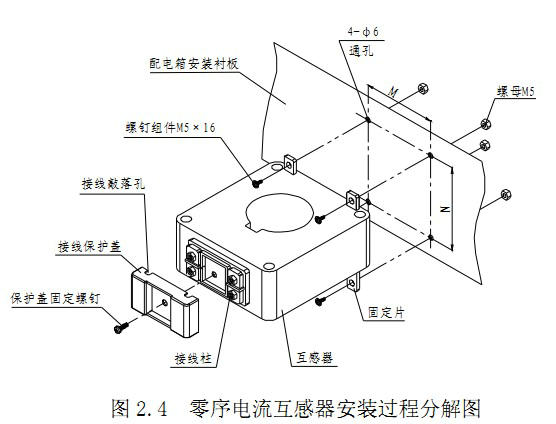

4、零序电流互感器安装示意图如图 2.4所示：

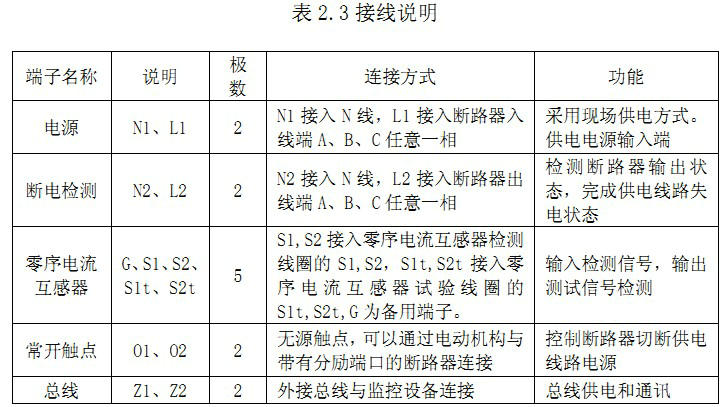

三、GST-DH9200-11接线
四、GST-DH9200-11布线要求
电源、断电检测、输出触点线：采用阻燃电缆，截面积大于 0.5mm 2 ；
总线：采用阻燃双绞线，截面积不小于1.0 mm 2；
零序电流互感器：四芯阻燃屏蔽电缆，截面积大于 0.5mm 2 ，长度小于 20米。
